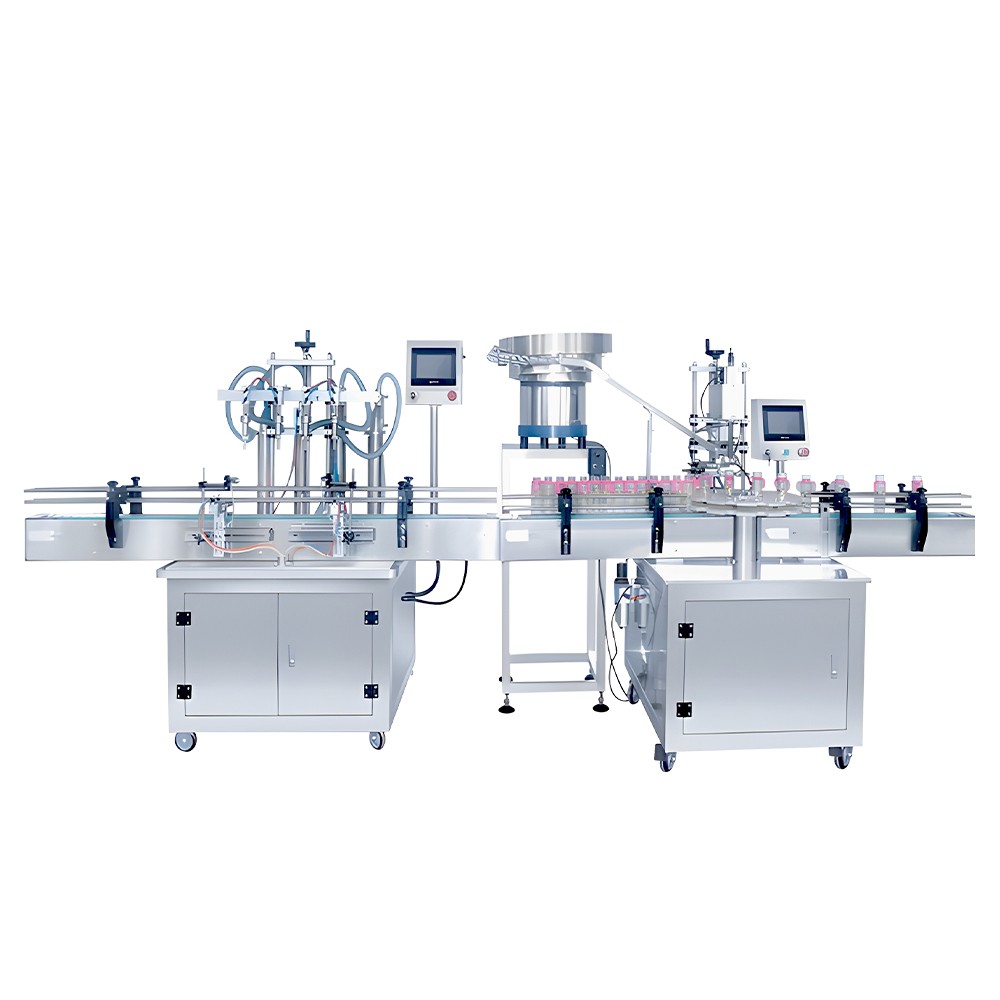

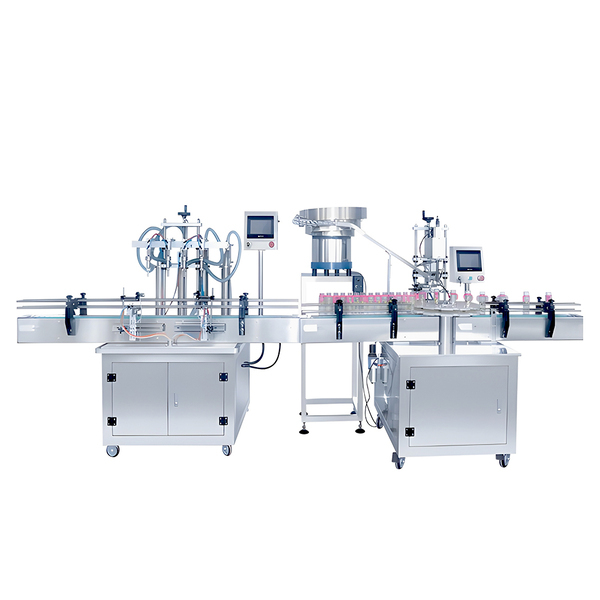

[자동라인] 저점도 액상 전용 4열 충진기
~트위스트 캡핑기 통합 시스템
저점도 액상을 빠르고 정확하게 충진하고, 트위스트 캡까지 안정적으로 체결하는 4열 자동화 라인
음료, 화장품 토너, 소독액 등 흐름성이 좋은 액상을 대량 생산하기 위해 설계된 고속 4열 자동라인으로, 유리병 및 PET병에 사용되는 트위스트 캡 체결에 최적화된 통합 시스템입니다.
핵심 작동 원리
① 4구 동시 고속 충진 : 네 개의 노즐이 동시에 작동하여 저점도 액상을 빠르게 정량 주입
② 하강식 노즐 시스템 : 노즐이 병 바닥까지 내려가 채우며 상승해 거품과 액상 튐 최소화
③ 고정밀 유량 제어 : 마그네틱 펌프 또는 피스톤 방식으로 각 노즐 충진량을 미세 조정
④ 자동 캡 공급 및 정렬 : 캡 엘리베이터 또는 진동 선별기가 캡을 정방향으로 정렬 후 자동 공급
⑤ 트위스트 캡핑 체결 : 캡핑 헤드가 뚜껑을 회전 체결하고 토크를 일정하게 제어
주요 특장점
저점도 액상 충진의 정밀성과 트위스트 캡 체결의 안정성을 동시에 확보한 고속 통합 자동화 설비입니다.
① 4열 고속 생산성
4구 노즐이 동시에 작동하여 단일 라인 대비 생산량을 크게 높이며
분당 약 50~100병 수준의 고속 작업에 대응합니다.
② 저점도 전용 거품 억제 충진
하강식 노즐 구조를 적용하여 액체가 바닥부터 차오르게 충진되므로
거품 발생과 액상 튐을 효과적으로 줄여 깔끔한 충진 품질을 구현합니다.
③ 정밀한 충진량 제어
각 노즐의 유량을 개별적으로 미세 조정할 수 있어
±0.5% 이내의 높은 충진 정밀도를 안정적으로 유지합니다.
④ 안정적인 트위스트 캡핑
유리병용 금속 트위스트 캡부터 플라스틱 스크루 캡까지 폭넓게 대응하며
자동 정렬 및 회전 체결 방식으로 빠르고 정확한 밀봉이 가능합니다.
⑤ 통합 제어 시스템
PLC 기반 터치스크린에서 4개 노즐의 충진량과 캡핑 토크를 통합 제어하여
작업 편의성과 라인 안정성을 동시에 높여줍니다.
적용 가능한 제품
| 구분 | 내용 |
|---|---|
| 식품 및 음료 | 생수, 음료, 주류, 제약 시럽 등 |
| 화장품 | 토너, 클렌저, 저점도 에센스 등 |
| 생활화학 | 소독액, 액상 세정제, 위생용 액상 제품 등 |
| 호환 용기 | 유리병, PET병, 원형 및 사각 플라스틱 용기 |
제품 성능 및 상세 사양
| 항목 | 내용 |
|---|---|
| 적용 제형 | 생수, 음료, 주류, 토너, 시럽, 액상 세정제 등 저점도 액상 |
| 생산 능력 | 분당 약 50 ~ 100병 (4열 기준, 용량 및 병 규격에 따라 상이) |
| 충진 정밀도 | ±0.5% 이내 |
| 제어 시스템 | PLC 기반 통합 터치스크린 제어 |
| 재질 | 제품 접촉부 전체 SUS304 / SUS316L 스테인리스 |
사양 선택 안내
| [4열 충진 ~ 트위스트 캡핑 라인] 설계 기준 참고 | ||
|---|---|---|
| 구분 | 선택 항목 | 설명 |
| 용기 조건 | 병 높이 / 입구 규격 / 재질 | 용기 규격에 따라 노즐 간격과 이송 가이드 구조 결정 |
| 캡 조건 | 트위스트 캡 형태 / 나사산 구조 | 전용 척과 캡 공급 가이드 설계를 위한 핵심 기준 |
주문 시 주의사항
1. 용기 및 캡 샘플 확인 필수
트위스트 캡은 종류에 따라 전용 척과 공급 가이드 구조가 달라지므로 실제 샘플 기준 테스트가 필요합니다.
2. 액상 특성 전달 필수
점도, 거품 발생성, 충진 용량에 따라 최적의 충진 방식과 노즐 세팅이 달라집니다.
3. 생산 속도에 따른 세팅 필요
라인 속도가 빨라질수록 충진 타이밍과 캡핑 토크의 정밀 세팅이 중요하므로 충분한 사전 협의가 필요합니다.
4. 100% 주문 제작 장비
본 설비는 고객님의 용기 규격, 캡 구조, 액상 특성에 맞춰 제작되므로 최종 사양과 견적은 상담 후 확정됩니다.
중요 사양 확인 안내
페이지 내 기술 사양은 모델별 기준 평균값으로, 참고용으로만 활용하시기 바랍니다.
실제 운영 시 제품 점도, 용기 형태·크기, 생산량, 라인 연동 조건, 옵션 선택 등에 따라 사양이 달라질 수 있습니다.
최적의 생산 효율을 위해 정확한 맞춤 사양은 반드시 상담원과의 협의를 통해 확정해 주시기 바랍니다.
전문 컨설팅으로 귀사의 생산라인에 최적의 솔루션을 제공합니다.
주문 및 진행 유의사항
본 제품은 고객 맞춤형 설비 및 옵션 구성이 포함되는 장비로, 주문 확정 이후에는 생산이 진행됩니다.
주문 전 제품 사양, 옵션 구성, 적용 조건 등을 충분히 검토해 주시기 바라며, 고객 확인 후 진행된 주문에 대해서는 단순 변심 및 입력 오류에 의한 변경·취소가 제한될 수 있습니다.
특히, 고객의 부주의로 인한 사양 선택 오류, 수량 착오, 옵션 선택 실수 등으로 발생한 주문 건은 환불 및 변경이 어려울 수 있으니 신중한 확인을 부탁드립니다.
보다 정확한 진행을 위해 주문 전 상담을 권장드립니다.
