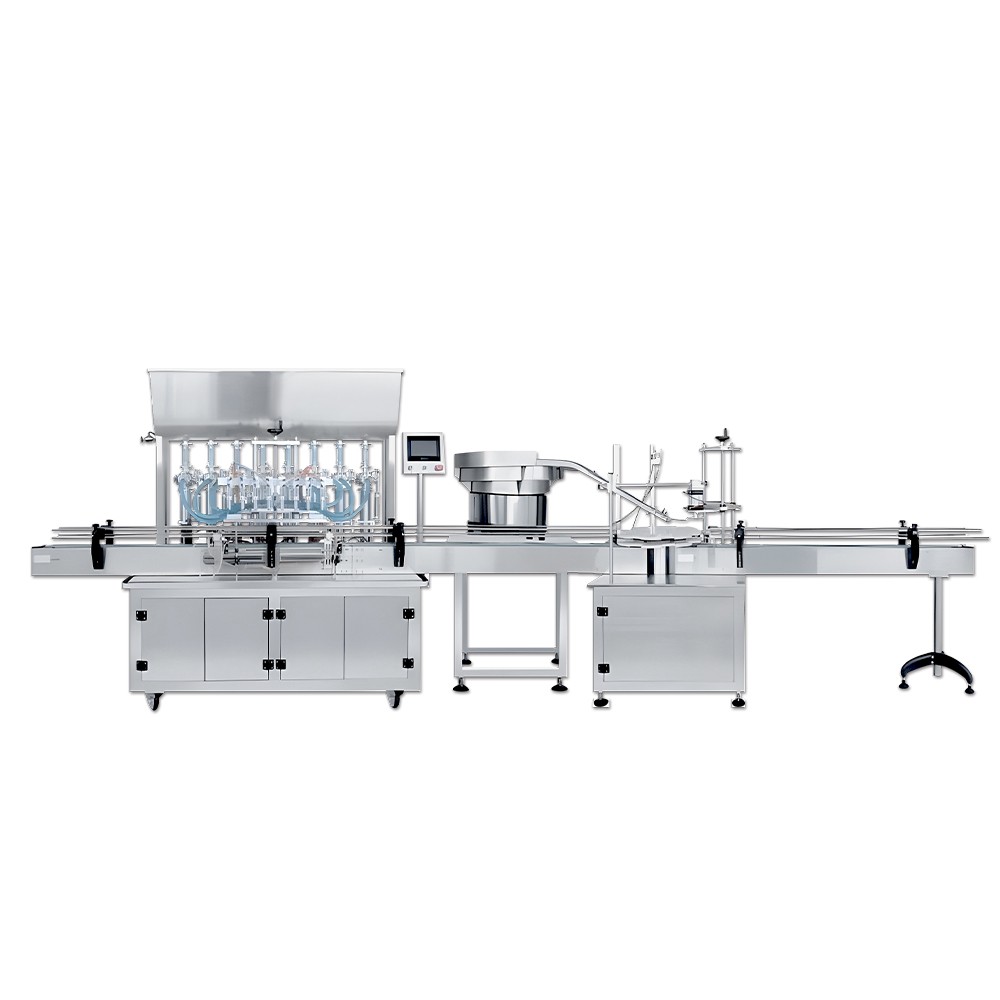

[자동라인] 맑은 샘물 500ml 전용 생수 충진
~ 캡핑 통합 시스템
고속 충진과 정밀 캡핑을 하나로 연결한 500ml 생수 전용 자동화 시스템
생수 생산 라인의 핵심 공정을 통합하여, 500ml PET병에 맞춘 고속 충진과 안정적인 캡핑을 통해 신선함과 위생을 동시에 확보하는 전문 자동라인입니다.
핵심 작동 원리
① 비접촉식 정밀 충진 : 노즐이 병 입구와 직접 닿지 않는 방식으로 외부 오염을 차단하며 주입
② 고속 레벨 충진 : 500ml 용량에 맞춰 일정 수위를 유지하며 빠르고 균일하게 충진
③ CIP 세척 시스템 : 배관 내부에 세척액을 순환시켜 분해 없이 세척 및 살균 가능
④ 자동 캡 공급 및 안착 : 캡 엘리베이터와 정렬기가 정방향 캡만 선별하여 안정적으로 공급
⑤ 마그네틱 토크 캡핑 : 일정한 힘으로 캡을 체결해 누수와 나사산 손상을 방지
주요 특장점
생수 생산에 최적화된 위생 설계와 고속 라인 운용 안정성을 동시에 확보한 통합 설비입니다.
① 생수 전용 위생 충진
비접촉식 충진 구조로 병 입구와 노즐의 직접 접촉을 줄여
물의 순도를 안정적으로 유지하고 외부 오염 가능성을 최소화합니다.
② 일정한 수위와 뛰어난 상품성
고속 레벨 충진 방식을 통해 모든 병의 액면 높이를 균일하게 유지하여
진열 시 시각적 완성도와 제품 신뢰도를 높여줍니다.
③ 자동 캡 공급 및 고속 캡핑
대량의 캡을 자동 정렬 후 공급하고 픽 앤 플레이스 방식으로 정확히 안착시켜
고속 라인에서도 캡 어긋남 없이 안정적인 체결이 가능합니다.
④ 누수 방지와 토크 안정성
마그네틱 토크 제어로 캡을 일정한 힘으로 잠가주어
누수를 방지하고 캡 나사산 손상도 최소화합니다.
⑤ 생산량 증대 및 불량률 감소
수작업 대비 압도적인 생산성을 확보할 수 있으며
No Bottle - No Fill 시스템으로 빈 병 충진 등의 불량을 예방합니다.
적용 가능한 제품
| 구분 | 내용 |
|---|---|
| 적용 제품 | 맑은 샘물, 정제수, 미네랄 워터 등 저점도 액상 전반 |
| 기본 호환 용기 | 500ml PET병 |
| 확장 가능 용기 | 330ml, 2L 등 부품 교체를 통한 규격 확장 가능 |
| 적용 산업 | 생수 제조, 음료 생산, 정제수 및 식수 포장 라인 |
제품 성능 및 상세 사양
| 항목 | 내용 |
|---|---|
| 적용 제품 | 맑은 샘물, 정제수, 미네랄 워터 등 |
| 호환 용기 | 500ml PET병 (확장 가능) |
| 생산 능력 | 분당 약 60 ~ 120병 (노즐 수 및 라인 구성에 따라 최적화) |
| 시스템 제어 | PLC 기반 통합 터치스크린 제어 |
| 위생 재질 | 제품 접촉부 SUS316L / SUS304 스테인리스 |
라인 설계 안내
| [500ml 생수 충진 ~ 캡핑 라인] 설계 기준 참고 | ||
|---|---|---|
| 구분 | 선택 항목 | 설명 |
| 용기 조건 | 병 디자인 / 규격 / 캡 규격 | 가이드 구조와 캡핑 사양 설계의 핵심 기준 |
| 라인 연동 | 세병기 / 라벨러 / 포장기 속도 동기화 | 전단 및 후단 공정과의 안정적인 연동 운전 필수 |
주문 시 주의사항
1. 목표 생산량(BPH) 확인 필수
목표 생산량에 따라 충진 방식, 노즐 수, 캡핑 구성 및 전체 라인 길이가 달라집니다.
2. 용기 및 캡 샘플 제공 권장
실제 샘플을 기준으로 가이드 부품과 캡핑 테스트를 진행해야 안정적인 생산 조건을 설계할 수 있습니다.
3. 전후단 설비 연동 확인
세병기, 라벨러, 포장기와의 속도 동기화가 매우 중요하므로 기존 또는 예정 설비 정보를 함께 확인해 주세요.
4. 100% 주문 제작 장비
본 장비는 고객님의 용기 디자인, 캡 규격, 생산 조건에 맞춰 제작되므로 최종 사양과 견적은 상담 후 확정됩니다.
중요 사양 확인 안내
페이지 내 기술 사양은 모델별 기준 평균값으로, 참고용으로만 활용하시기 바랍니다.
실제 운영 시 제품 점도, 용기 형태·크기, 생산량, 라인 연동 조건, 옵션 선택 등에 따라 사양이 달라질 수 있습니다.
최적의 생산 효율을 위해 정확한 맞춤 사양은 반드시 상담원과의 협의를 통해 확정해 주시기 바랍니다.
