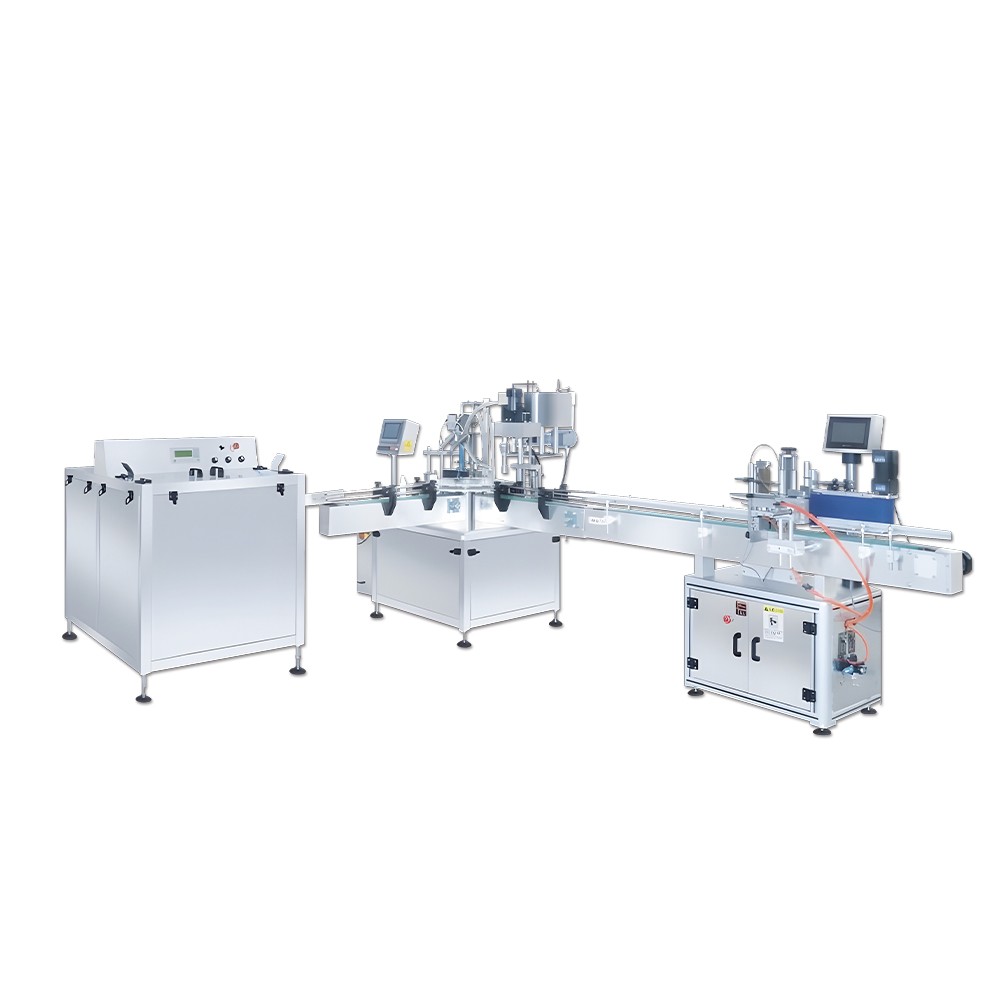

[자동라인] 액상 전용 로터리 2열 충진·캡핑 ~ 라벨러 통합 라인
좁은 공간에서도 2배의 효율을 구현하는 로터리 2열 액상 자동화 시스템
하나의 회전 유닛에서 두 개의 용기를 동시에 처리하여 충진, 캡핑, 라벨링까지 고속으로 수행하는 통합 자동화 라인입니다.
핵심 작동 원리
① 로터리 2열 정밀 충진 : 두 개의 노즐이 설정 용량을 동시에 정밀하게 주입
② 스타 휠 안정 이송 : 전용 스타 휠이 용기를 고정하여 고속 회전 중에도 흔들림 없이 이송
③ No Bottle - No Fill 제어 : 용기가 없으면 충진을 자동 정지하여 원료 낭비 방지
④ 자동 캡핑 밀봉 : 2중 캡핑 헤드가 설정된 토크로 안정적으로 체결
⑤ 정밀 라벨링 마감 : 원형·사각 용기에 맞는 방식으로 라벨을 기포 없이 부착
주요 특장점
생산 공간을 효율적으로 활용하면서도 생산량과 정밀도를 동시에 높일 수 있도록 설계된 로터리 2열 통합 액상 라인입니다.
① 2열 동시 충진 구조
마그네틱 펌프 또는 피스톤 방식을 적용해 두 개의 노즐이 동시에 작동하며
설정된 용량을 오차 없이 정밀하게 소분합니다.
② 전용 스타 휠 안정 이송
소형병부터 중형병까지 용기 규격에 맞춘 스타 휠이 용기를 단단히 잡아주어
고속 회전 중에도 병 쓰러짐이나 액상 튐을 최소화합니다.
③ No Bottle - No Fill 센서 적용
용기가 공급되지 않으면 충진을 자동으로 멈추어
원료 낭비와 기계 오염을 효과적으로 방지합니다.
④ 2중 캡핑 헤드와 정밀 토크 제어
두 개의 캡핑 헤드가 동시에 작동하며 마그네틱 클러치로 토크를 세밀하게 조절하여
캡의 헛돎이나 용기 나사산 손상을 줄일 수 있습니다.
⑤ 정밀 자동 라벨러 연동
원형 또는 사각 용기에 맞는 라벨링 방식을 적용하고
필요 시 제조번호 및 유통기한 날인까지 연동하여 공정 효율을 높일 수 있습니다.
적용 가능한 제품
| 구분 | 내용 |
|---|---|
| 적용 제형 | 식품, 화장품, 의약품, 화학 제품 등 모든 액상 및 반점도 제형 |
| 호환 용기 | 10ml 소형 용기부터 500ml 내외의 PET 및 유리병 |
| 적용 포장 | 액상 병입, 자동 캡핑, 라벨 부착, 날인 연동 공정 |
| 적용 생산 환경 | 생산 공간은 제한적이지만 높은 생산성과 자동화가 필요한 제조 라인 |
제품 성능 및 상세 사양
| 항목 | 내용 |
|---|---|
| 적용 제형 | 식품, 화장품, 의약품, 화학 제품 등 모든 액상 및 반점도 제형 |
| 호환 용기 | 10ml ~ 500ml 내외의 PET 및 유리병 |
| 생산 능력 | 분당 약 40~80병 (2열 기준, 용량 및 제형에 따라 최적화 가능) |
| 제어 시스템 | PLC 기반 통합 터치스크린으로 전체 공정 실시간 모니터링 및 제어 |
| 재질 | 전체 프레임 SUS304 스테인리스 제작 |
통합 라인 핵심 구성
| [액상 로터리 2열 통합 라인] 구성 참고 | ||
|---|---|---|
| 파트 | 구성 | 설명 |
| 충진 파트 | 2열 동시 주입 | 두 개 노즐이 동시에 작동하여 좁은 공간에서도 높은 생산성 확보 |
| 캡핑 파트 | 2중 캡핑 헤드 | 정밀 토크 제어와 자동 캡 공급 연동으로 안정적인 밀봉 구현 |
| 라벨러 파트 | 원형·사각 대응 | 용기 형태에 맞는 정밀 라벨링과 선택형 날인 공정 연동 가능 |
주문 시 주의사항
1. 100% 주문제작형 장비 상담 필수
용기 규격, 캡 형태, 액상 점도, 목표 생산량에 따라 상세 사양이 달라지므로 반드시 기술 상담 후 사양을 확정해 주세요.
2. 스타 휠 전용 설계 필요
로터리 방식은 용기 규격에 따른 전용 스타 휠 제작이 필수이므로 실제 샘플 기준 설계가 중요합니다.
3. 액상 샘플 제공 권장
액상 성상에 따라 충진 펌프 사양과 노즐 조건이 달라질 수 있으므로 실제 액상 샘플 제공을 권장드립니다.
4. 최종 견적 확인
주문 제작 범위와 테스트 결과에 따라 최종 가격이 달라질 수 있으므로 결제 전 반드시 정확한 견적을 확인해 주세요.
중요 사양 확인 안내
페이지 내 기술 사양은 모델별 기준 평균값으로, 참고용으로만 활용하시기 바랍니다.
실제 운영 시 제품 점도, 용기 형태·크기, 생산량, 라인 연동 조건, 옵션 선택 등에 따라 사양이 달라질 수 있습니다.
최적의 생산 효율을 위해 정확한 맞춤 사양은 반드시 상담원과의 협의를 통해 확정해 주시기 바랍니다.
