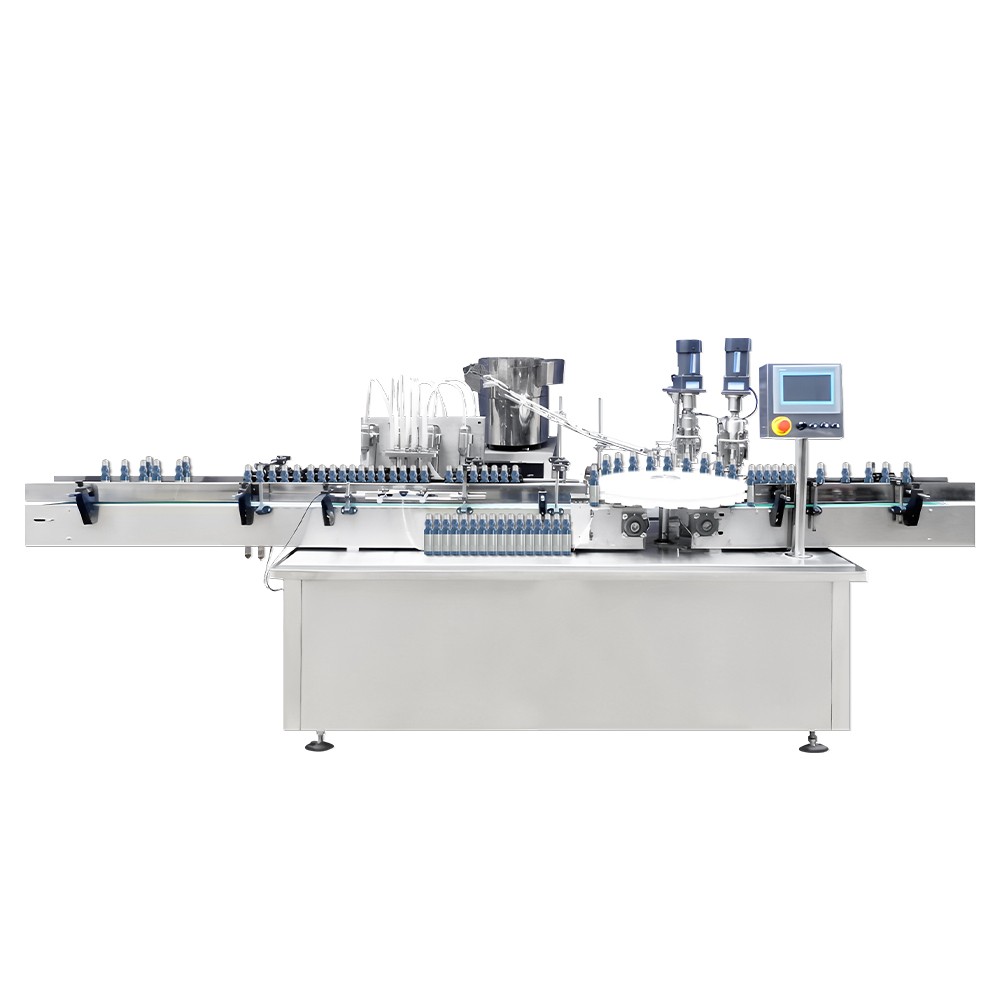

[자동라인] 직선형 마그네틱 충진기 + 로터리 캡핑기 통합 시스템
정밀한 액상 충진과 고속 캡 체결을 동시에 구현하는 하이브리드 자동화 라인
직선형 마그네틱 충진기의 유연한 충진 성능과 로터리 캡핑기의 고속 체결력을 결합하여 다양한 액상 제품의 생산성을 높여주는 통합 자동라인입니다.
핵심 작동 원리
① 직선형 충진 : 마그네틱 펌프를 디지털 제어하여 정밀하게 액상 소분
② 유량 정밀 제어 : 펌프 회전수를 조절하여 충진 오차를 최소화
③ 노즐 다열 구성 : 생산량에 따라 2~12구 이상 확장 가능
④ 로터리 캡핑 : 스타 휠에 용기를 고정하여 고속으로 연속 캡 체결
⑤ 자동 캡 공급 : 캡 엘리베이터 및 선별기로 정방향 캡을 자동 공급
주요 특장점
정밀 충진과 고속 캡핑을 한 라인에서 구현하여 위생성과 생산성을 동시에 확보한 통합 자동화 시스템입니다.
① 고정밀 마그네틱 충진
마그네틱 펌프의 회전수를 정밀하게 제어하여
저점도부터 중점도 액상까지 안정적인 충진이 가능합니다.
② 위생적인 씰리스 구조
펌프 내부에 물리적 씰이 없는 구조로 누액 위험이 적고
세척과 멸균이 용이하여 식품 및 제약 공정에 적합합니다.
③ 유연한 노즐 확장성
2구부터 12구 이상까지 생산량에 맞춰 확장 가능하며
용기 규격에 따라 노즐 간격도 간편하게 조절할 수 있습니다.
④ 고속·고안정성 로터리 캡핑
스타 휠이 용기를 고정한 상태로 회전 이송하므로
고속 주행 중에도 쓰러짐 없이 연속 캡핑이 가능합니다.
⑤ 정밀 토크 및 스마트 감지
마그네틱 클러치 헤드로 체결 강도를 미세 조정하고
캡 부족 시 경보 기능으로 안정적인 생산을 지원합니다.
적용 가능한 제품
| 구분 | 내용 |
|---|---|
| 적용 제형 | 음료, 화장품, 제약 시럽, 액상 세제, 오일류 등 |
| 적용 용기 | PET, PE, 유리병 등 다양한 재질의 원형 및 사각 용기 |
| 적용 산업 | 식품, 음료, 화장품, 제약, 생활화학 등 |
| 생산 환경 | 정밀 충진과 고속 캡핑이 동시에 필요한 자동화 생산 라인 |
제품 성능 및 상세 사양
| 항목 | 내용 |
|---|---|
| 생산 속도 | 분당 약 40 ~ 80병 (노즐 수 및 용기 규격에 따라 변동) |
| 충진 방식 | 직선형 마그네틱 펌프 충진 |
| 캡핑 방식 | 로터리 스타 휠 기반 자동 캡핑 |
| 제어 시스템 | PLC 기반 통합 터치스크린 실시간 제어 |
| 재질 | SUS304 스테인리스 프레임 및 테플론 배관 |
운용 시스템 안내
| [마그네틱 충진기 + 로터리 캡핑기] 시스템 구성 | ||
|---|---|---|
| 구성 | 기능 | 설명 |
| 마그네틱 충진부 | 액상 정밀 충진 | 펌프 회전수를 제어하여 정밀하고 위생적으로 충진 |
| 로터리 캡핑부 | 고속 캡 체결 | 스타 휠로 용기를 고정해 안정적으로 연속 캡핑 |
| 캡 공급부 | 캡 자동 공급 | 캡 엘리베이터와 선별기로 정방향 캡을 자동 공급 |
주문 시 주의사항
1. 100% 맞춤 제작 장비
액상 성상, 용기 규격, 캡 형태에 맞춰 전체 라인이 맞춤 설계됩니다.
2. 액상 특성 확인 필수
점도와 거품 발생 여부에 따라 펌프 용량과 노즐 구조가 달라질 수 있습니다.
3. 샘플 제공 권장
실제 용기와 액상 샘플을 제공해 주시면 충진 테스트와 캡핑 토크 세팅을 더욱 정밀하게 진행할 수 있습니다.
4. 최종 사양 및 견적 확인
전용 스타 휠 제작 여부와 상세 옵션에 따라 최종 장비 사양과 가격이 달라지므로 반드시 상담 후 확정해 주세요.
중요 사양 확인 안내
페이지 내 기술 사양은 모델별 기준 평균값으로, 참고용으로만 활용하시기 바랍니다.
실제 운영 시 제품 점도, 용기 형태·크기, 생산량, 라인 연동 조건, 옵션 선택 등에 따라 사양이 달라질 수 있습니다.
최적의 생산 효율을 위해 정확한 맞춤 사양은 반드시 상담원과의 협의를 통해 확정해 주시기 바랍니다.
전문 컨설팅으로 귀사의 생산라인에 최적의 솔루션을 제공합니다.
주문 및 진행 유의사항
본 제품은 고객 맞춤형 설비 및 옵션 구성이 포함되는 장비로, 주문 확정 이후에는 생산이 진행됩니다.
주문 전 제품 사양, 옵션 구성, 적용 조건 등을 충분히 검토해 주시기 바라며, 고객 확인 후 진행된 주문에 대해서는 단순 변심 및 입력 오류에 의한 변경·취소가 제한될 수 있습니다.
특히, 고객의 부주의로 인한 사양 선택 오류, 수량 착오, 옵션 선택 실수 등으로 발생한 주문 건은 환불 및 변경이 어려울 수 있으니 신중한 확인을 부탁드립니다.
보다 정확한 진행을 위해 주문 전 상담을 권장드립니다.
