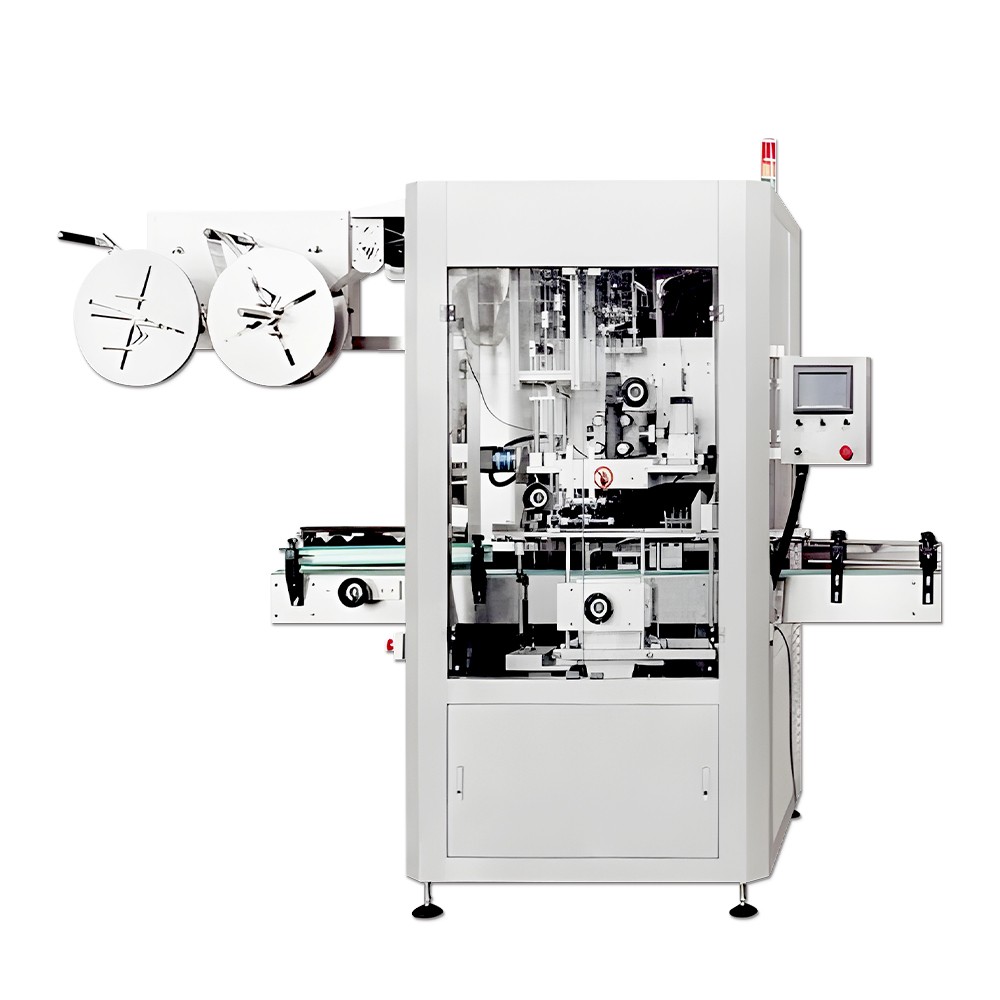

[자동라인] 병 상단 비닐 마개 루땡기(슬리브 부착기) + 수축 터널 시스템
병 입구와 캡 부분을 비닐 필름으로 감싸 위생과 개봉 방지 기능을 동시에 구현하는 자동 캡 실링 라인입니다.
흔히 ‘루땡’ 또는 ‘슬리브 포장’으로 불리는 공정을 자동화하여, 제품의 밀봉 안정성은 물론 외관 완성도까지 높일 수 있는 병 상단 슬리브 부착 및 수축 시스템입니다.
주요 구동 방식 및 특징
① 자동 캡 슬리브 부착 파트 : 롤 형태의 수축 필름(PVC, PET 등)을 설정 길이에 맞춰 절단한 뒤, 병 상단 캡 부분에 정확하게 씌워주는 자동 장치입니다.
② 정밀 커팅 및 삽입 : 센서가 병의 진입을 감지하면 커터가 필름을 수평 절단하고, 전용 가이드를 통해 캡 상단에 부드럽고 안정적으로 안착시킵니다.
③ 고속 대응 설계 : 연속 이송되는 컨베이어 라인 위에서 멈춤 없이 슬리브를 부착할 수 있어 고속 생산 라인에서도 안정적인 작업이 가능합니다.
④ 간편한 규격 변경 : 병 지름, 캡 높이 등이 달라져도 교체용 가이드(맨드릴)와 높이 조절 핸들을 통해 빠르게 대응할 수 있습니다.
⑤ 핫에어 수축 터널 : 부착된 슬리브에 열을 가해 병 입구 형상에 맞춰 균일하고 매끄럽게 수축시키는 핵심 공정 설비입니다.
핫에어 수축 터널 핵심 안내
수축 품질은 열풍의 균일성, 이송 속도, 필름 재질 제어에 의해 결정됩니다.
① 균일한 열풍 순환
터널 내부에서 열풍이 360도 전 방향으로 고르게 분사되어,
필름이 찌그러지거나 들뜨지 않고 매끈하게 수축됩니다.
② 온도 및 속도 정밀 제어
필름 재질과 두께에 따라 터널 온도와 컨베이어 속도를 미세 조정할 수 있어,
최적의 수축 품질과 안정적인 외관 마감을 유지할 수 있습니다.
③ 높이 조절식 스탠드
다양한 높이의 병 제품을 처리할 수 있도록 터널 본체 높낮이 조절이 가능하여,
여러 규격의 용기를 유연하게 대응할 수 있습니다.
적용 가능한 제품
| 구분 | 내용 |
|---|---|
| 식품 분야 | 시럽병, 소스병, 건강기능식품 용기 등 |
| 주류 및 음료 | 와인병, 음료병, 유리병 캡 밀봉용 |
| 화장품 분야 | 에센스, 앰플, 로션, 기능성 화장품 병류 |
| 기타 산업용기 | 캡 상단 밀봉 및 위변조 방지가 필요한 각종 병 제품 |
장비 주요 제원 및 특징
| 항목 | 내용 |
|---|---|
| 적용 범위 | 와인, 시럽, 소스병, 화장품, 건강기능식품 등 캡 밀봉이 필요한 모든 용기 |
| 적용 필름 | PVC, PET, OPS 등 수축용 슬리브 필름 |
| 생산 능력 | 분당 약 40~80병 (필름 길이 및 병 규격에 따라 최적화 가능) |
| 시스템 제어 | PLC 기반 통합 터치스크린 제어 / 컷팅 위치 및 수축 온도 실시간 모니터링 |
| 재질 | 전체 프레임 SUS304 스테인리스 제작 |
| 특징 | 고속 자동 부착 + 균일 수축 + 다양한 병 규격 대응 |
주문 제작 안내 (필독)
1. 100% 주문 제작 설계
본 장비는 사용하시는 병의 형태(라운드, 사각 등), 캡의 규격, 슬리브 필름의 재질에 맞춰 설계되는 100% 주문 제작 제품입니다.
2. 세밀한 가이드 설계 필요
특히 캡의 굴곡이나 필름의 수축률에 따라 세밀한 가이드 설계가 필요하므로, 상세 사양 및 견적은 반드시 상담원을 통해 최종 확인해 주시기 바랍니다.
3. 샘플 테스트 권장
실제 용기 샘플과 슬리브 필름을 제공해 주시면 가장 매끈하고 완벽한 수축 상태를 직접 확인하실 수 있는 테스트를 진행해 드립니다.
중요 사양 확인 안내
페이지 내 기술 사양은 모델별 기준 평균값으로, 참고용으로만 활용하시기 바랍니다.
실제 운영 시 제품 점도, 용기 형태·크기, 생산량, 라인 연동 조건, 옵션 선택 등에 따라 사양이 달라질 수 있습니다.
최적의 생산 효율을 위해 정확한 맞춤 사양은 반드시 상담원과의 협의를 통해 확정해 주시기 바랍니다.
전문 컨설팅으로 귀사의 생산라인에 최적의 솔루션을 제공합니다.
주문 및 진행 유의사항
본 제품은 고객 맞춤형 설비 및 옵션 구성이 포함되는 장비로, 주문 확정 이후에는 생산이 진행됩니다.
주문 전 제품 사양, 옵션 구성, 적용 조건 등을 충분히 검토해 주시기 바라며, 고객 확인 후 진행된 주문에 대해서는 단순 변심 및 입력 오류에 의한 변경·취소가 제한될 수 있습니다.
특히, 고객의 부주의로 인한 사양 선택 오류, 수량 착오, 옵션 선택 실수 등으로 발생한 주문 건은 환불 및 변경이 어려울 수 있으니 신중한 확인을 부탁드립니다.
보다 정확한 진행을 위해 주문 전 상담을 권장드립니다.
