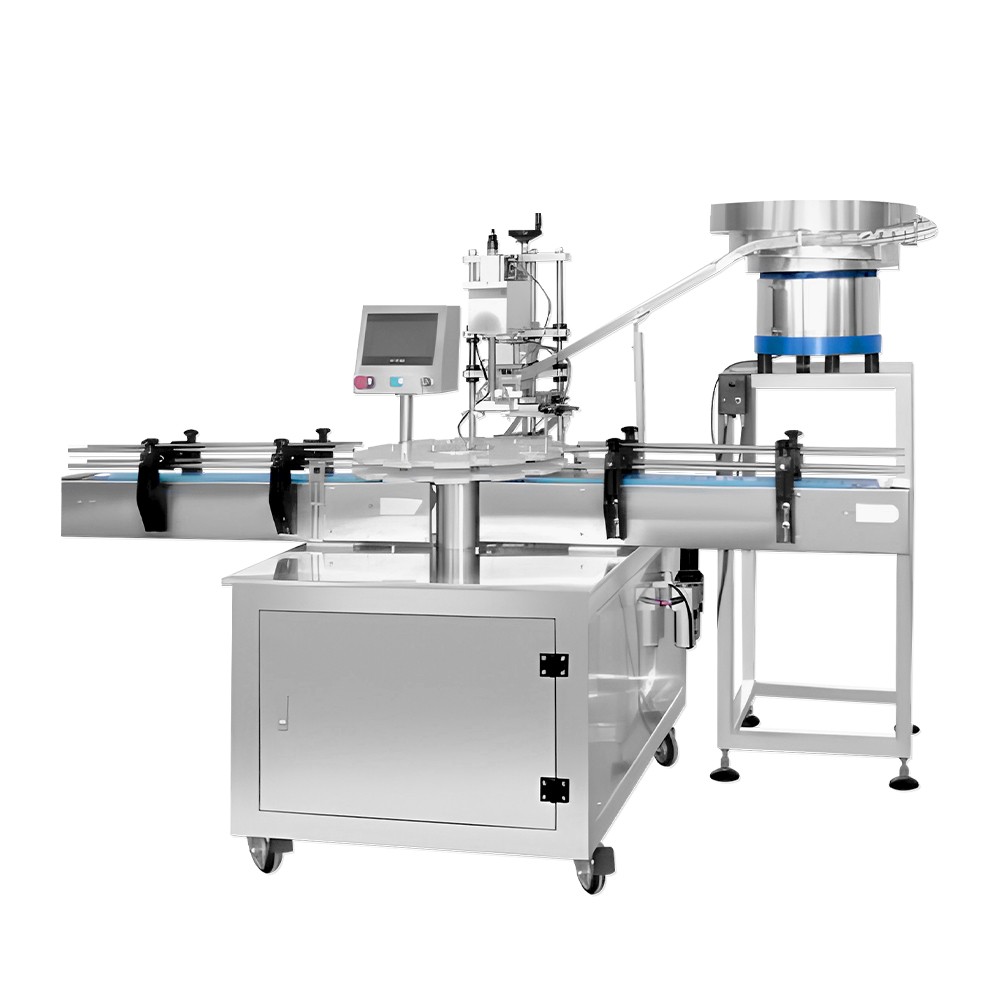

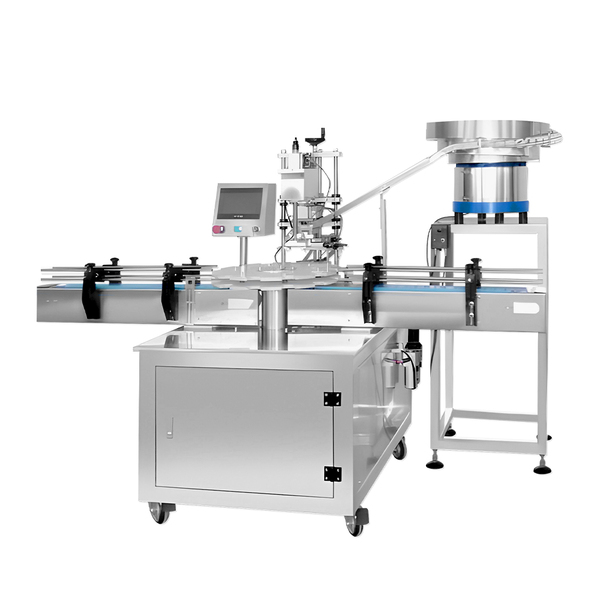

[자동라인] 로터리형 자동 캡핑기 PART
고속·고정밀 캡 체결을 위한 로터리 자동 캡핑 시스템
병목 현상을 최소화하고 안정적인 고속 생산을 구현하는 로터리 방식 캡핑 설비로, 공간 효율성과 생산성을 동시에 확보할 수 있습니다.
핵심 작동 원리
① 스타 휠 이송 : 용기를 개별 포켓에 고정하여 회전 이동
② 정밀 위치 정렬 : 캡핑 헤드와 용기 입구를 1:1 정렬
③ 캡 공급 : 자동 캡 공급기에서 캡을 지속 공급
④ 픽앤플레이스 : 캡핑 헤드가 캡을 집어 정확히 안착
⑤ 회전 체결 : 설정된 토크로 캡을 고속으로 체결
주요 특장점
고속 생산 라인에 최적화된 구조로 안정성과 정밀도를 동시에 확보한 캡핑 솔루션입니다.
① 로터리 스타 휠 시스템
용기를 개별적으로 고정한 상태에서 회전시키므로
고속에서도 전도 없이 안정적인 이송이 가능합니다.
② 정밀 위치 제어
캡과 용기의 중심을 정확히 일치시켜
캡 틀어짐 없이 완벽한 체결을 구현합니다.
③ 멀티 캡핑 헤드 고속 처리
다수의 캡핑 헤드가 연속적으로 작동하여
분당 수십~수백 병까지 고속 처리 가능합니다.
④ 토크 정밀 제어 시스템
마그네틱 클러치 또는 서보 모터로 토크를 제어하여
캡 헛돎이나 용기 손상을 방지합니다.
⑤ 자동 캡 픽앤플레이스
캡 공급부터 안착, 체결까지 전 과정이 자동화되어
무인화 라인 구축이 가능합니다.
적용 가능한 제품
| 구분 | 내용 |
|---|---|
| 적용 캡 | 스크루 캡, 프레스 캡 등 |
| 적용 용기 | PET, PE, 유리병, 원형 및 각형 용기 |
| 적용 산업 | 식품, 음료, 화장품, 제약 등 |
| 생산 환경 | 중속~고속 자동화 생산 라인 |
제품 성능 및 상세 사양
| 항목 | 내용 |
|---|---|
| 생산 속도 | 분당 약 40 ~ 100병 이상 (사양에 따라 변동) |
| 제어 시스템 | PLC 터치스크린 통합 제어 |
| 토크 제어 | 마그네틱 클러치 또는 서보 제어 |
| 구조 | 로터리 스타 휠 기반 회전 구조 |
| 재질 | SUS304 스테인리스 프레임 |
운용 시스템 안내
| [로터리 캡핑기] 시스템 구성 | ||
|---|---|---|
| 구성 | 기능 | 설명 |
| 스타 휠 | 용기 이송 | 용기를 고정 상태로 회전 이동 |
| 캡핑 헤드 | 캡 체결 | 설정 토크로 캡을 정밀 체결 |
| 캡 공급기 | 캡 공급 | 캡을 자동 정렬 및 공급 |
주문 시 주의사항
1. 100% 맞춤 제작 장비
용기 크기, 캡 형태, 생산량에 따라 장비가 맞춤 설계됩니다.
2. 스타 휠 제작 필수
용기 규격에 맞는 전용 스타 휠 제작이 필요합니다.
3. 샘플 제공 권장
실제 용기 및 캡 샘플 제공 시 최적의 설계와 토크 세팅이 가능합니다.
4. 최종 사양 상담 필수
정확한 견적과 장비 사양은 상담을 통해 최종 확정됩니다.
중요 사양 확인 안내
페이지 내 기술 사양은 모델별 기준 평균값으로, 참고용으로만 활용하시기 바랍니다.
실제 운영 시 제품 점도, 용기 형태·크기, 생산량, 라인 연동 조건, 옵션 선택 등에 따라 사양이 달라질 수 있습니다.
최적의 생산 효율을 위해 정확한 맞춤 사양은 반드시 상담원과의 협의를 통해 확정해 주시기 바랍니다.
전문 컨설팅으로 귀사의 생산라인에 최적의 솔루션을 제공합니다.
주문 및 진행 유의사항
본 제품은 고객 맞춤형 설비 및 옵션 구성이 포함되는 장비로, 주문 확정 이후에는 생산이 진행됩니다.
주문 전 제품 사양, 옵션 구성, 적용 조건 등을 충분히 검토해 주시기 바라며, 고객 확인 후 진행된 주문에 대해서는 단순 변심 및 입력 오류에 의한 변경·취소가 제한될 수 있습니다.
특히, 고객의 부주의로 인한 사양 선택 오류, 수량 착오, 옵션 선택 실수 등으로 발생한 주문 건은 환불 및 변경이 어려울 수 있으니 신중한 확인을 부탁드립니다.
보다 정확한 진행을 위해 주문 전 상담을 권장드립니다.
