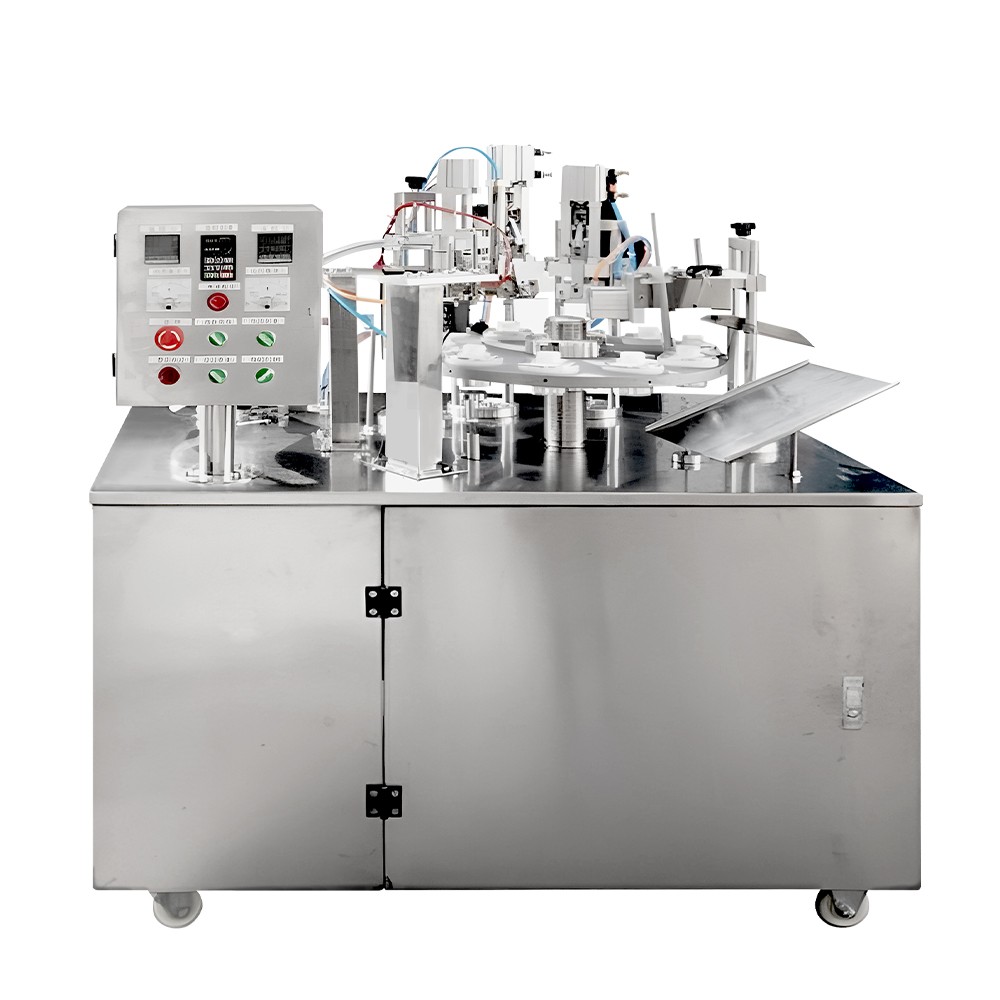

[반자동] 튜브 자동 실링+날인+컷팅기 (PE / 라미네이트 전용)
튜브 실링, 날인, 컷팅까지 한 대로 완성하는 반자동 포장 솔루션!
PE·PP 플라스틱 튜브부터 ABL·PBL 라미네이트 튜브까지 폭넓게 대응하는 고정밀 반자동 튜브 실링기입니다.
핵심 작동 원리
① 튜브 투입 : 작업자가 내용물이 담긴 튜브를 몰드에 하나씩 수동 거치
② 위치 정렬 : 아이마크 센서가 인쇄 마크를 인식하여 정면 방향 자동 보정
③ 고온 가열 : 전기 히터와 고온 에어로 실링부를 접착 가능한 상태로 가열
④ 압착·날인·냉각 : 실링과 동시에 날짜를 압인하고 저온 에어로 형태를 안정화
⑤ 컷팅 및 배출 : 상단 여분을 일자로 컷팅 후 완제품 자동 배출
주요 특장점
중소규모 생산 현장에서도 균일하고 깔끔한 튜브 포장 품질을 구현할 수 있도록 설계된 실용형 장비입니다.
① 폭넓은 재질 호환성
일반 PE, PP 플라스틱 튜브는 물론
ABL, PBL 라미네이트 튜브까지 폭넓게 대응합니다.
② 정밀한 아이마크 위치 제어
인쇄된 마크를 정확하게 감지하여
로고와 문구가 항상 일정한 방향으로 정렬됩니다.
③ 일체형 날인 및 컷팅
가열 실링과 동시에 날짜를 압인하고
끝단을 일자로 정교하게 컷팅해 상품성을 높여줍니다.
④ 안정적인 온도 제어
고온 가열 후 저온 냉각 공정을 거쳐
실링부가 들뜨거나 뒤틀리지 않도록 안정적으로 마감합니다.
⑤ 견고한 기계적 완성도
약 450kg의 견고한 구조와 내구성 높은 부품 구성으로
장시간 사용에도 안정적인 작동과 쉬운 유지보수를 제공합니다.
적용 가능한 제품
| 구분 | 내용 |
|---|---|
| 화장품류 | 핸드크림, 썬크림, 폼클렌징, 비비크림 등 |
| 식품류 | 튜브형 고추장, 초코 시럽, 잼, 각종 소스류 |
| 의약외품 | 연고, 치약, 젤 형태 소독제 등 |
| 산업용품 | 접착제, 실리콘, 구리스 등 각종 페이스트 제품 |
제품 성능 및 상세 사양
| 항목 | 내용 |
|---|---|
| 생산 속도 | 분당 약 20 ~ 25개 |
| 지원 튜브 규격 | 지름 10mm ~ 50mm / 높이 30mm ~ 250mm |
| 날인 방식 | 가열 실링면 압인식 날짜 날인 |
| 사용 전력 | 220V 단상 / 3.5kW |
| 장비 크기 | 1500 × 1200 × 1500mm |
| 장비 중량 | 약 450kg |
작업 공정 흐름
| [튜브 실링 + 날인 + 컷팅기] 공정 흐름 | ||
|---|---|---|
| 단계 | 공정 | 설명 |
| STEP 1 | 튜브 투입 | 내용물이 담긴 튜브를 몰드에 수동 거치 |
| STEP 2 | 위치 정렬 | 아이마크 센서가 로고 방향 자동 보정 |
| STEP 3 | 고온 가열 | 전기 히터와 고온 에어로 실링부 가열 |
| STEP 4 | 압착 및 날인 | 실링과 동시에 제조일자 등 압인 |
| STEP 5 | 냉각 공정 | 저온 에어로 형태 고정 및 안정화 |
| STEP 6 | 상단 컷팅 | 실링 여분을 일자로 정교하게 컷팅 |
| STEP 7 | 자동 배출 | 완성된 튜브를 외부로 자동 배출 |
주문 시 주의사항
1. 주문제작형 몰드 방식
고객님의 튜브 직경에 맞춰 몰드를 정밀 제작하는 방식이므로 사전에 정확한 규격 확인이 필요합니다.
2. 기본 몰드 1종 포함
튜브 1종에 대한 몰드는 기본 포함이며, 다른 직경의 튜브 생산 시 추가 몰드 제작이 필요합니다.
3. 옵션 커스터마이징 가능
추가 활자, 자동 공급장치 연동, 추가 몰드 제작 등 생산 라인에 맞춘 확장이 가능합니다.
4. 샘플 기반 사양 확정 권장
실제 사용 중인 튜브 샘플을 기준으로 실링 상태와 세팅값을 확인하는 것이 가장 정확합니다.
중요 사양 확인 안내
페이지 내 기술 사양은 모델별 기준 평균값으로, 참고용으로만 활용하시기 바랍니다.
실제 운영 시 제품 점도, 용기 형태·크기, 생산량, 라인 연동 조건, 옵션 선택 등에 따라 사양이 달라질 수 있습니다.
최적의 생산 효율을 위해 정확한 맞춤 사양은 반드시 상담원과의 협의를 통해 확정해 주시기 바랍니다.
전문 컨설팅으로 귀사의 생산라인에 최적의 솔루션을 제공합니다.
주문 및 진행 유의사항
본 제품은 고객 맞춤형 설비 및 옵션 구성이 포함되는 장비로, 주문 확정 이후에는 생산이 진행됩니다.
주문 전 제품 사양, 옵션 구성, 적용 조건 등을 충분히 검토해 주시기 바라며, 고객 확인 후 진행된 주문에 대해서는 단순 변심 및 입력 오류에 의한 변경·취소가 제한될 수 있습니다.
특히, 고객의 부주의로 인한 사양 선택 오류, 수량 착오, 옵션 선택 실수 등으로 발생한 주문 건은 환불 및 변경이 어려울 수 있으니 신중한 확인을 부탁드립니다.
보다 정확한 진행을 위해 주문 전 상담을 권장드립니다.
