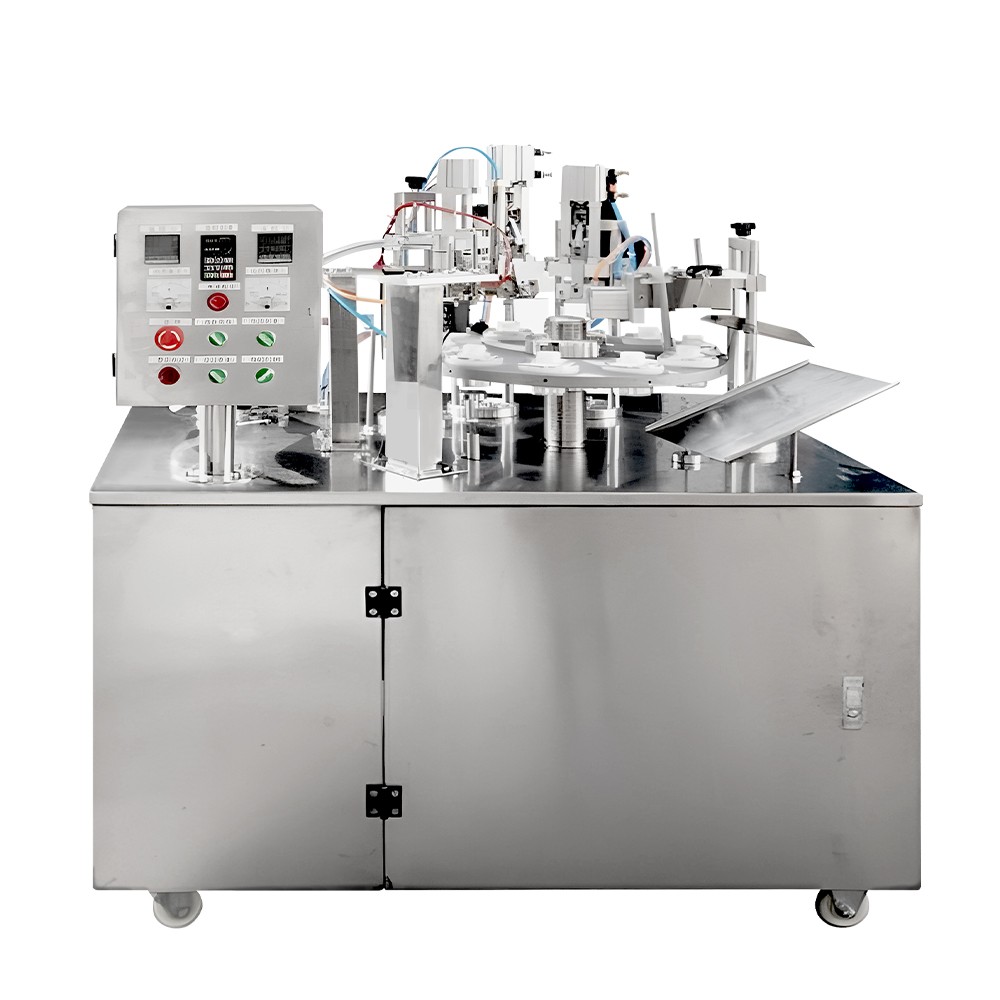

[반자동] 알루미늄 금속 튜브 전용 자동 실링 및 날인기
알루미늄 튜브 전용 3단 절곡 밀봉, 깔끔한 날인까지 한 번에!
금속 튜브의 특성에 맞춰 정교한 절곡 실링과 안정적인 마감 품질을 구현하는 반자동 전용 설비입니다.
핵심 작동 원리
① 튜브 투입 : 작업자가 몰드에 알루미늄 튜브를 수동으로 꽂아 투입
② 정방향 정렬 : 아이마크 센서가 인쇄 마크를 인식해 튜브 방향 자동 보정
③ 상단 가열 : 절곡이 깔끔하게 이루어지도록 튜브 끝단을 적절히 가열
④ 3단 절곡 및 날인 : 1차·2차·3차로 순차 절곡하며 날짜나 로트번호를 동시 각인
⑤ 자동 배출 : 실링이 완료된 제품을 외부로 자동 배출
주요 특장점
알루미늄 금속 튜브만의 까다로운 밀봉 공정을 안정적이고 균일하게 처리하기 위한 전용 장비입니다.
① 완벽한 3단 절곡 밀봉
세 번의 정밀 절곡 공정을 통해
틈새 없는 견고한 밀봉과 고급스러운 마감을 구현합니다.
② 아이마크 센서 정렬 기능
튜브 인쇄 마크를 정확히 감지하여
로고와 문구 방향을 정면으로 맞춰 깔끔하게 정렬합니다.
③ 8단 로터리 시스템
8개의 몰드를 이용한 회전 구조로
좁은 공간에서도 높은 생산성과 안정적인 작업 흐름을 제공합니다.
④ 직관적인 조작 인터페이스
복잡한 설정 없이도 쉽게 운용할 수 있도록
명확하고 간단한 컨트롤 구성을 적용했습니다.
⑤ 견고한 내구성 설계
금속 튜브 실링 시 필요한 강한 압력을 견딜 수 있도록
본체와 구동부를 튼튼하게 설계했습니다.
적용 가능한 제품
| 구분 | 내용 |
|---|---|
| 의약품 및 의약외품 | 연고, 크림형 약품 등 완전 밀봉이 필요한 제품 |
| 고급 화장품 | 염색약, 핸드크림, 기능성 크림 등 프리미엄 튜브 제품 |
| 산업용 자재 | 접착제, 실란트, 특수 오일 등 강한 밀폐가 필요한 화학 제품 |
| 식품류 | 튜브형 소스, 페이스트 등 산소 차단이 중요한 제품 |
제품 성능 및 상세 사양
| 항목 | 내용 |
|---|---|
| 생산 속도 | 분당 약 20 ~ 25개 |
| 시간당 생산량 | 약 1000 ~ 1500개 |
| 사용 전원 | 220V |
| 권장 공압 | 5마력 이상 에어 콤프레샤 권장 |
| 적용 튜브 지름 | 10mm ~ 50mm 중 1종 기본 제작 |
| 구조 | 8몰드 로터리 방식 / 3단 절곡 실링 / 날인 기능 포함 |
작업 공정 흐름
| [알루미늄 튜브 실링기] 공정 흐름 | ||
|---|---|---|
| 단계 | 공정 | 설명 |
| STEP 1 | 튜브 투입 | 작업자가 빈 몰드에 튜브를 수동 거치 |
| STEP 2 | 정방향 정렬 | 아이마크 감지 후 튜브 방향 자동 조정 |
| STEP 3 | 상단 가열 | 깔끔한 절곡을 위한 끝단 예열 |
| STEP 4 | 1차 절곡 및 날인 | 첫 절곡과 동시에 날짜/로트번호 각인 |
| STEP 5 | 2차 절곡 | 밀봉력을 보강하도록 추가 절곡 |
| STEP 6 | 3차 최종 절곡 | 최종 밀폐와 미려한 외관 완성 |
| STEP 7 | 자동 배출 | 완성된 튜브를 외부로 자동 배출 |
주문 시 주의사항
1. 주문제작형 장비
튜브의 재질, 두께, 직경에 따라 몰드와 세부 세팅이 달라지므로 반드시 상담 후 제작 사양을 확정해야 합니다.
2. 기본 몰드는 1종 기준
튜브 지름 10mm~50mm 범위 내 1개 사이즈 기준으로 제작되며, 여러 규격 사용 시 추가 몰드 제작이 필요합니다.
3. 옵션 확장 가능
추가 몰드, 맞춤 활자, 자동 이송 컨베이어 등 생산 환경에 맞춘 옵션 구성이 가능합니다.
4. 샘플 확인 권장
현재 사용 중인 알루미늄 튜브 샘플을 기준으로 압력, 각도, 날인 위치를 맞춰 테스트하는 것이 가장 정확합니다.
중요 사양 확인 안내
페이지 내 기술 사양은 모델별 기준 평균값으로, 참고용으로만 활용하시기 바랍니다.
실제 운영 시 제품 점도, 용기 형태·크기, 생산량, 라인 연동 조건, 옵션 선택 등에 따라 사양이 달라질 수 있습니다.
최적의 생산 효율을 위해 정확한 맞춤 사양은 반드시 상담원과의 협의를 통해 확정해 주시기 바랍니다.
전문 컨설팅으로 귀사의 생산라인에 최적의 솔루션을 제공합니다.
주문 및 진행 유의사항
본 제품은 고객 맞춤형 설비 및 옵션 구성이 포함되는 장비로, 주문 확정 이후에는 생산이 진행됩니다.
주문 전 제품 사양, 옵션 구성, 적용 조건 등을 충분히 검토해 주시기 바라며, 고객 확인 후 진행된 주문에 대해서는 단순 변심 및 입력 오류에 의한 변경·취소가 제한될 수 있습니다.
특히, 고객의 부주의로 인한 사양 선택 오류, 수량 착오, 옵션 선택 실수 등으로 발생한 주문 건은 환불 및 변경이 어려울 수 있으니 신중한 확인을 부탁드립니다.
보다 정확한 진행을 위해 주문 전 상담을 권장드립니다.
