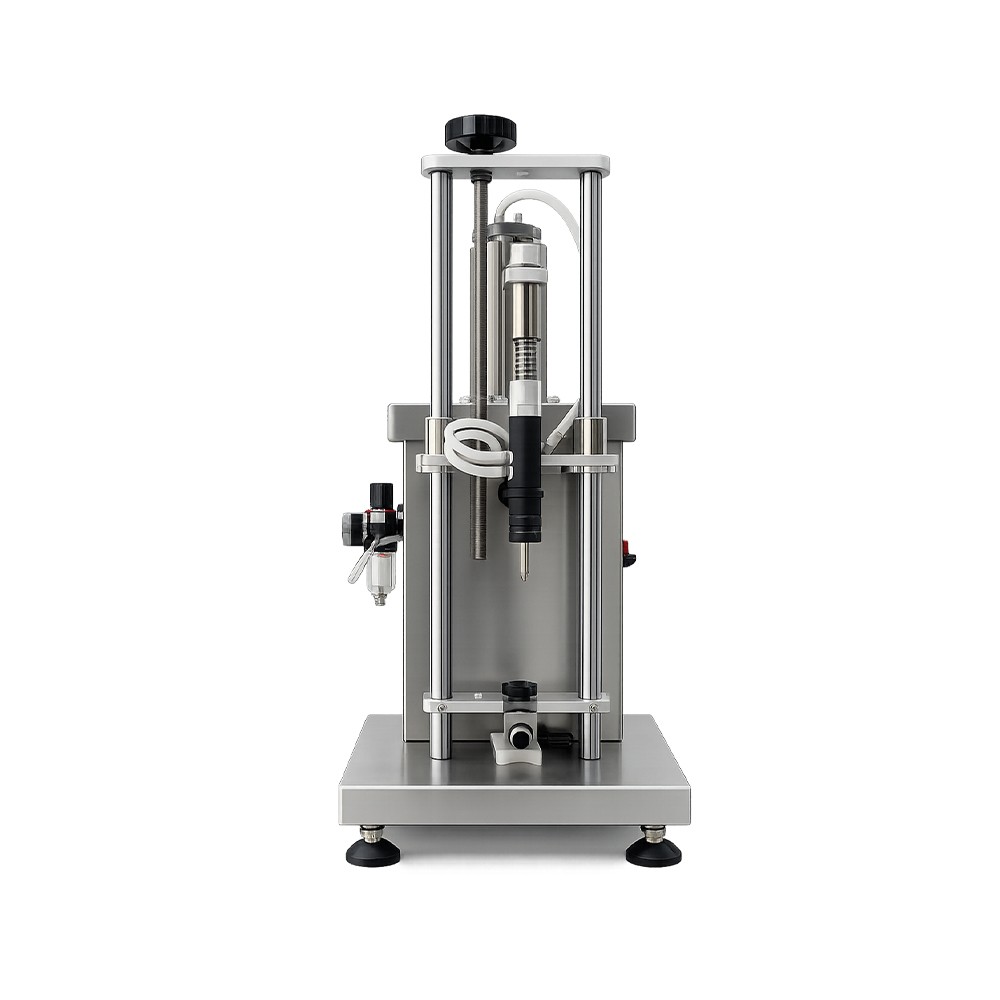

[진공·공압식] 1열 반자동 진공 액상 충진기
(1구 / 2구 / 4구 선택)
정확한 충진과 일정한 액면 관리, 액체 손실까지 줄여주는 병 전용 충진 솔루션!
공압식 구동과 진공 흡입 방식을 결합하여 병 내부에 액체를 안정적으로 충진하고,
설정된 액면을 초과한 액체는 자동으로 회수하여 깔끔하고 균일한 충진 작업을 구현하는 장비입니다.
핵심 작동 원리
① 병 위치 고정 :
병을 충진 헤드 아래에 배치하고 입구를 밀봉 상태로 맞춤
② 진공 흡입 :
병 내부를 진공(부압) 상태로 만들어 액체를 안정적으로 흡입
③ 정량 충진 :
설정된 기준에 맞춰 일정한 액면까지 액체를 충진
④ 초과 액체 회수 :
설정 액면을 넘는 액체는 회수 배관을 통해 저장탱크로 자동 이동
⑤ 작업 완료 :
일정한 액면으로 충진된 병을 분리하고 다음 병을 연속 작업
주요 특장점
좁은 병 입구나 거품이 발생하기 쉬운 액체를 보다 안정적으로 충진하고, 일정한 액면과 깔끔한 외관을 유지할 수 있도록 설계된 병 전용 충진 시스템입니다.
① 정밀한 충진
설정된 기준에 맞춰 반복적으로 충진하여
병마다 균일한 충진 상태와 일정한 액면을 유지할 수 있습니다.
② 진공 흡입 방식
병 내부를 진공 상태로 만들어 액체를 흡입하므로
직접 붓거나 강하게 밀어 넣는 방식보다 튐과 거품 발생을 줄이는 데 유리합니다.
③ 초과 액체 자동 회수
설정 액면보다 높게 올라온 액체는 자동으로 회수되어 저장탱크로 돌아가므로
액체 낭비를 줄이고 작업 공간을 보다 깔끔하게 유지할 수 있습니다.
④ 다양한 병 높이 대응
충진 헤드 높이를 조절할 수 있어
약 30~200mm 높이의 다양한 병과 용기에 맞춰 사용할 수 있습니다.
⑤ 다양한 병 입구 적용
약 10~22mm 범위의 병 구경에 대응할 수 있어
소형 유리병이나 좁은 입구의 병 충진에 활용하기 좋습니다.
⑥ 액면 거리 미세 조절
병 입구에서 액체 표면까지의 거리를 약 5~20mm 범위에서 조절할 수 있어
제품별 원하는 액면 높이를 깔끔하게 맞출 수 있습니다.
⑦ 안정적인 공압식 구동
0.4~0.8MPa 공기압을 이용해 반복 충진 작업을 안정적으로 수행하며
구조가 단순해 연속 작업에도 활용하기 좋습니다.
⑧ 위생적인 스테인리스 구조
액체를 취급하는 환경을 고려한 스테인리스 구조로
내식성과 내구성을 높이고 청소 및 관리가 편리합니다.
진공 충진 시스템
병 입구 밀봉 → 진공 흡입 → 설정 액면까지 충진 → 초과 액체 회수
병 내부에 진공을 형성해 액체를 흡입하고, 설정된 액면을 넘어선 액체는 자동으로 회수합니다.
이를 통해 일정한 액면 유지와 액체 손실 최소화가 가능합니다.
| 구성 | 기능 |
|---|---|
| 충진 헤드 | 병 입구를 밀봉하고 액체를 흡입하여 충진 |
| 진공 시스템 | 병 내부에 부압을 형성하여 안정적으로 액체 공급 |
| 회수 배관 | 설정 액면을 초과한 액체를 자동 회수 |
| 저장탱크 | 회수된 액체를 보관하여 재사용 및 손실 감소 |
적용 가능한 제품
| 구분 | 적용 예시 |
|---|---|
| 식품 및 음료 | 주스, 음료, 식초, 소스류, 각종 액상 식품 |
| 주류 및 발효액 | 와인, 전통주, 과실주 등 병입 제품 |
| 화장품 | 토너, 에센스, 저점도 화장품 액체 등 |
| 생활·산업용 액체 | 세정액, 방향액, 기타 저점도 액체류 |
| 용기 | 입구가 약 10~22mm인 병 및 용기 |
※ 실제 적용 가능 여부는 액체의 점도, 거품 발생 정도, 병 입구 규격에 따라 달라질 수 있습니다.
공통 성능 및 사용 조건
| 항목 | 내용 |
|---|---|
| 충진 방식 | 진공 흡입 + 공압식 구동 |
| 충진 정밀도 | ±1 기준 |
| 공기 압력 | 0.4~0.8MPa |
| 적용 병 높이 | 30~200mm |
| 적용 병 구경 | 10~22mm |
| 액면 거리 조절 범위 | 5~20mm |
모델별 상세 사양 및 가격
| 항목 | 1구 | 2구 | 4구 |
|---|---|---|---|
| 충전 헤드 수 | 1 | 2 | 4 |
| 소비 전력 | 15W | 20W | 50W |
| 충전 용량 범위 | - | 약 5~500ml | - |
| 생산 효율 | 약 5~15병/분 | 약 10~30병/분 | 약 20~60병/분 |
| 기계 치수 | 약 300 × 330 × 690mm | 약 330 × 415 × 615mm | 약 620 × 315 × 680mm |
| 기계 중량 | 약 15.5kg | 약 21kg | 약 33kg |
| 포장 치수 | 약 420 × 360 × 745mm | 약 460 × 415 × 750mm | 약 680 × 420 × 840mm |
| 포장 중량 | 약 25kg | 약 33kg | 약 50kg |
| 가격 | 120만원 | 170만원 | 240만원 |
※ 표에 기재되지 않은 모델별 세부 충진 용량은 실제 병 규격 및 액체 특성을 기준으로 상담 후 확인해 주세요.
기본 사용 방법
| 순서 | 작업 내용 |
|---|---|
| STEP 01 | 장비와 에어컴프레서를 연결하고 공기압 상태를 확인합니다. |
| STEP 02 | 병 높이에 맞춰 충진 헤드 높이와 액면 위치를 조절합니다. |
| STEP 03 | 충진할 액체를 공급하고 회수용 저장탱크 및 배관 상태를 확인합니다. |
| STEP 04 | 병을 충진 헤드 아래에 위치시키고 병 입구를 밀봉합니다. |
| STEP 05 | 진공 흡입을 통해 설정된 액면까지 자동 충진합니다. |
| STEP 06 | 충진 완료 후 병을 분리하고 다음 병을 같은 방식으로 반복 작업합니다. |
주문 전 필수 안내
1. 병 입구 규격을 반드시 확인해 주세요
적용 가능한 병 구경은 약 10~22mm이며, 병 입구 형태와 밀봉 상태에 따라 진공 형성 여부가 달라질 수 있습니다.
2. 병 높이에 맞춰 헤드 조절이 필요합니다
적용 병 높이는 약 30~200mm이며, 병 높이에 따라 충진 헤드 위치를 조절한 후 사용해야 합니다.
3. 액체 특성에 따라 충진 속도가 달라질 수 있습니다
액체의 점도, 거품 발생 정도, 병 입구 크기 등에 따라 실제 생산량과 충진 상태가 달라질 수 있습니다.
4. 별도의 에어컴프레서가 필요합니다
본 제품은 0.4~0.8MPa의 공기압을 사용하는 공압식 장비이며,
에어컴프레서는 기본 구성에 포함되지 않아 별도로 준비해야 합니다.
5. 액면 높이를 제품에 맞게 조절해 주세요
병 입구와 액면 사이의 거리는 약 5~20mm 범위에서 조절할 수 있으므로
실제 판매 제품의 외관에 맞춰 세팅해 주세요.
6. 실제 샘플 기준 상담을 권장합니다
사용하실 병의 높이와 입구 지름, 액체의 종류 및 목표 생산량을 알려주시면
1구·2구·4구 중 적합한 모델을 보다 정확하게 안내해 드립니다.
중요 사양 확인 안내
페이지 내 기술 사양은 모델별 기준 평균값으로, 참고용으로만 활용하시기 바랍니다.
실제 운영 시 제품 점도, 용기 형태·크기, 생산량, 라인 연동 조건, 옵션 선택 등에 따라 사양이 달라질 수 있습니다.
최적의 생산 효율을 위해 정확한 맞춤 사양은 반드시 상담원과의 협의를 통해 확정해 주시기 바랍니다.
전문 컨설팅으로 귀사의 생산라인에 최적의 솔루션을 제공합니다.
주문 및 진행 유의사항
본 제품은 고객 맞춤형 설비 및 옵션 구성이 포함되는 장비로, 주문 확정 이후에는 생산이 진행됩니다.
주문 전 제품 사양, 옵션 구성, 적용 조건 등을 충분히 검토해 주시기 바라며, 고객 확인 후 진행된 주문에 대해서는 단순 변심 및 입력 오류에 의한 변경·취소가 제한될 수 있습니다.
특히, 고객의 부주의로 인한 사양 선택 오류, 수량 착오, 옵션 선택 실수 등으로 발생한 주문 건은 환불 및 변경이 어려울 수 있으니 신중한 확인을 부탁드립니다.
보다 정확한 진행을 위해 주문 전 상담을 권장드립니다.
