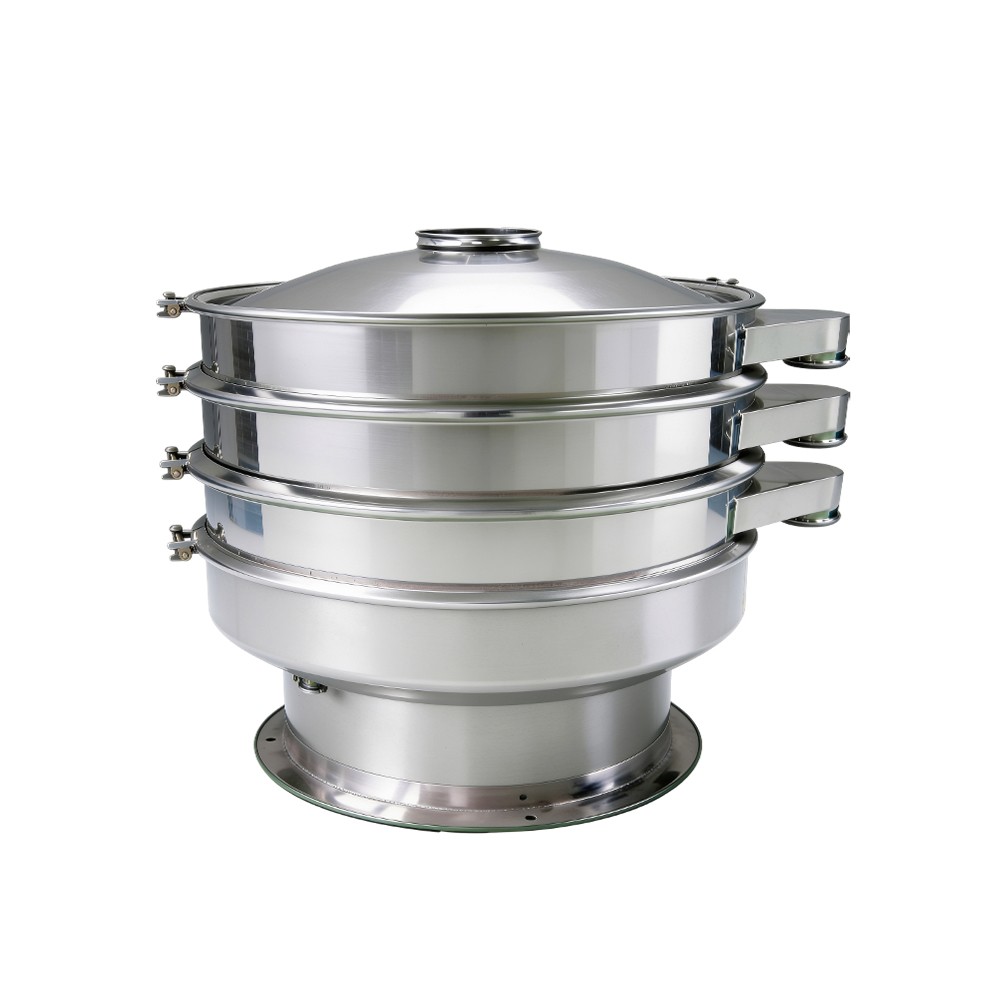

[산업용] 분말·과립 선별용 원형 진동채
분말 속 이물 제거부터 입자 크기별 분류까지, 생산 품질을 높여주는 산업용 진동채!
원형 진동 방식으로 분말, 과립, 알갱이, 액상 원료를 체망 위에서 빠르게 걸러내는 장비입니다.
식품, 화학, 제약, 플라스틱, 산업 원료 생산라인에서 체질, 분급, 여과 작업에 폭넓게 활용됩니다.
진동채란?
진동채는 체망에 진동을 주어 원료를 크기별로 걸러내는 산업용 선별 장비입니다.
분말 속 덩어리나 이물질을 제거하거나, 과립과 알갱이를 원하는 입도별로 나누는 데 사용됩니다.
원형 구조와 진동 모터를 통해 원료가 체망 위에서 고르게 퍼지며 빠르게 선별됩니다.
핵심 작동 원리
① 원료 투입 : 상단 투입구로 분말, 과립 또는 액상 원료를 투입
② 진동 발생 : 하부 진동 모터가 체망에 일정한 진동을 전달
③ 체망 선별 : 원료가 체망 위에서 퍼지며 설정된 메쉬보다 작은 입자는 아래로 통과
④ 이물 및 큰 입자 배출 : 통과하지 못한 큰 입자, 덩어리, 이물질은 별도 배출구로 분리
⑤ 다층 분급 : 2층·3층 구성 시 여러 입도 구간으로 동시에 분류 가능
주요 특장점
원료 품질 관리와 생산 공정 안정화를 위해 체질, 분급, 여과 작업을 효율적으로 처리하는 산업용 진동채입니다.
① 고효율 진동 선별
진동 모터가 체망에 균일한 진동을 전달하여 원료가 고르게 퍼지고
분말과 과립을 빠르고 안정적으로 걸러낼 수 있습니다.
② 체질·분급·여과 다목적 사용
단순 이물 제거뿐 아니라 입자 크기별 분류, 덩어리 제거, 액상 원료 여과까지 가능하여
다양한 생산 공정에 유연하게 적용할 수 있습니다.
③ 1층~3층 다단 구성 가능
단순 선별용 1층 구조부터 입도별 분류가 가능한 2층·3층 구조까지
작업 목적에 맞춰 층수를 선택할 수 있습니다.
④ 다양한 사이즈 라인업
400형부터 1500형까지 선택 가능하여
소량 테스트 작업부터 대량 생산 라인까지 폭넓게 대응할 수 있습니다.
⑤ 위생적인 스테인리스 사양 선택
원물 접촉부 SUS304 사양으로 제작 가능하며
식품·제약 등 위생 관리가 중요한 현장은 전체 SUS304 사양도 선택 가능합니다.
적용 가능한 제품군
| 구분 | 내용 |
|---|---|
| 식품 분말 | 밀가루, 전분, 선식, 미숫가루, 조미료, 설탕, 소금, 곡물가루 등 |
| 과립 및 알갱이 | 잡곡, 곡물, 펠릿, 플라스틱 알갱이, 사료 원료, 비료 과립 등 |
| 화학·산업 원료 | 화학 분말, 세제 분말, 금속 분말, 세라믹 분말, 안료, 코팅 분말 등 |
| 액상 여과 | 저점도 액상 원료, 슬러리, 소스류, 원료액의 이물 제거 및 여과 작업 |
메쉬 선택 가이드
| 목적 | 설명 |
|---|---|
| 이물 제거 | 원료보다 큰 이물, 뭉친 덩어리, 비정상 입자를 걸러낼 때 사용 |
| 입도 분류 | 원하는 크기보다 작은 입자와 큰 입자를 분리할 때 사용 |
| 다단 분급 | 2층·3층 체망을 사용하여 여러 입자 크기 구간으로 동시에 분류 |
| 액상 여과 | 액체 속 고형물이나 덩어리를 제거하여 균일한 원료 상태를 만들 때 사용 |
제품 성능 및 상세 사양
| 항목 | 내용 |
|---|---|
| 제품명 | 원형 진동채 |
| 주요 기능 | 체질, 이물 제거, 입도 분류, 분급, 액상 여과 |
| 선택 직경 | 400mm / 600mm / 800mm / 1000mm / 1200mm / 1500mm |
| 층수 구성 | 1층 / 2층 / 3층 선택 가능 |
| 전력 | 0.18kW ~ 2.2kW (직경 및 층수에 따라 상이) |
| 망 지름 | 360mm ~ 1430mm |
| 재질 | 원물 접촉부 SUS304 + 탄소강 분체도장 / 전체 SUS304 선택 가능 |
모델별 가격 및 사양 안내
| 원형 진동채 모델 선택 가이드 | |||
|---|---|---|---|
| 직경 | 층수 | 기기 사이즈 | 판매가 |
| 400mm | 1층 / 2층 / 3층 | 400×430×600 ~ 780mm | 195만 원 ~ 305만 원 |
| 600mm | 1층 / 2층 / 3층 | 600×600×740 ~ 1020mm | 195만 원 ~ 305만 원 |
| 800mm | 1층 / 2층 / 3층 | 800×800×840 ~ 1160mm | 280만 원 ~ 420만 원 |
| 1000mm | 1층 / 2층 / 3층 | 970×970×950 ~ 1270mm | 330만 원 ~ 500만 원 |
| 1200mm | 1층 / 2층 / 3층 | 1170×1170×1090 ~ 1410mm | 390만 원 ~ 610만 원 |
| 1500mm | 1층 / 2층 / 3층 | 1470×1470×1110 ~ 1430mm | 550만 원 ~ 890만 원 |
※ 가격은 사양, 재질, 층수, 망 구성에 따라 달라질 수 있으며 최종 견적은 상담 후 확정됩니다.
재질 선택 안내
| 재질별 구성 안내 | ||
|---|---|---|
| 구분 | 구성 | 추천 용도 |
| 기본형 | 원물 접촉부 SUS304 / 나머지 탄소강 분체도장 | 일반 분말, 과립, 산업용 원료 선별 |
| 전체 SUS304 | 장비 전체 스테인리스 SUS304 | 식품, 제약, 위생 관리가 중요한 생산 현장 |
주문 전 필수 안내
1. 원료 특성에 따라 메쉬 규격 선택이 중요합니다
분말 입자 크기, 이물 제거 목적, 원하는 분급 기준에 따라 필요한 메쉬 규격이 달라지므로 실제 원료 기준 상담이 필요합니다.
2. 처리량에 따라 직경을 선택해야 합니다
소량 테스트용은 400~600형, 일반 생산용은 800~1000형, 대량 생산용은 1200~1500형을 권장할 수 있습니다.
3. 층수는 분리 목적에 따라 달라집니다
단순 이물 제거는 1층, 상·하 입자 분리는 2층, 여러 입도 구간을 동시에 나누려면 3층 구성이 적합합니다.
4. 맞춤 상담 및 최종 견적 안내
원료명, 시간당 처리량, 원하는 메쉬 수, 재질 사양을 알려주시면 가장 적합한 직경과 층수, 최종 견적을 안내해 드립니다.
중요 사양 확인 안내
페이지 내 기술 사양은 모델별 기준 평균값으로, 참고용으로만 활용하시기 바랍니다.
실제 운영 시 제품 점도, 용기 형태·크기, 생산량, 라인 연동 조건, 옵션 선택 등에 따라 사양이 달라질 수 있습니다.
최적의 생산 효율을 위해 정확한 맞춤 사양은 반드시 상담원과의 협의를 통해 확정해 주시기 바랍니다.
전문 컨설팅으로 귀사의 생산라인에 최적의 솔루션을 제공합니다.
주문 및 진행 유의사항
본 제품은 고객 맞춤형 설비 및 옵션 구성이 포함되는 장비로, 주문 확정 이후에는 생산이 진행됩니다.
주문 전 제품 사양, 옵션 구성, 적용 조건 등을 충분히 검토해 주시기 바라며, 고객 확인 후 진행된 주문에 대해서는 단순 변심 및 입력 오류에 의한 변경·취소가 제한될 수 있습니다.
특히, 고객의 부주의로 인한 사양 선택 오류, 수량 착오, 옵션 선택 실수 등으로 발생한 주문 건은 환불 및 변경이 어려울 수 있으니 신중한 확인을 부탁드립니다.
보다 정확한 진행을 위해 주문 전 상담을 권장드립니다.
