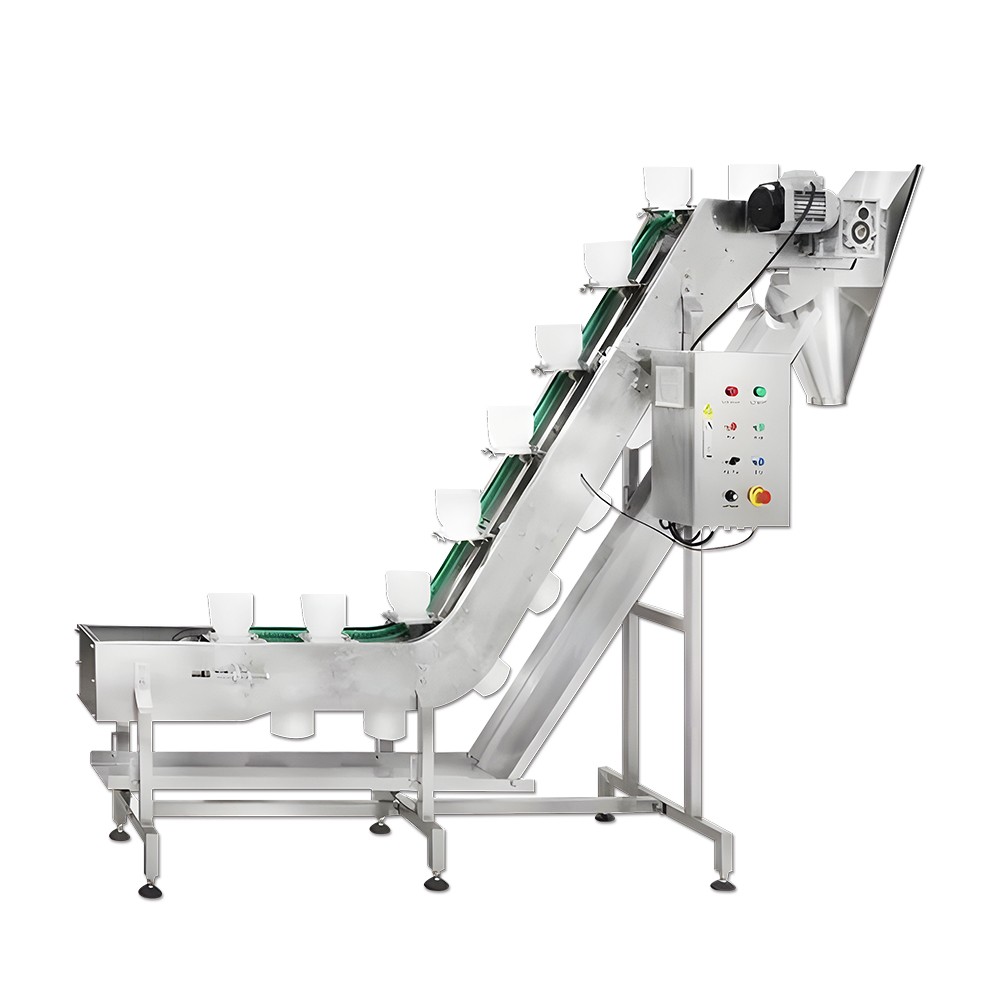

[자동라인] 볼(컵) 타입 상승 공급기
(Bucket Elevator / Cup Elevator) PART
흘림 없이 안정적으로, 원료를 상단까지 퍼 올리는 대표 공급 솔루션
컵(볼) 구조를 이용해 고체 원료와 분말, 소형 부품 등을 손실 없이 상단 호퍼까지 이송하는 자동 상승 공급 시스템입니다.
핵심 작동 원리
① 컵 퍼올림 이송 방식 : 체인 또는 벨트에 장착된 컵이 원료를 담아 상부로 이동
② 수직·경사 이송 : 작업 환경에 맞춰 수직 또는 경사 구조로 설계 가능
③ 원료 낙하 공급 : 상단에서 계량기 또는 포장기로 자연 낙하 공급
④ 원료 손실 최소화 : 컵 구조로 이동 중 튐이나 흘림 없이 안정적인 이송
⑤ 자동 레벨 센서 연동 : 상단 호퍼 잔량에 따라 자동 가동 및 정지
주요 특장점
대량 원료를 손상 없이 안정적으로 공급하는 대표적인 자동 이송 설비입니다.
① 원료 손상 최소화
스크류처럼 압축하지 않고 컵에 담아 이동시키기 때문에
과자, 견과류, 사탕 등 형태 유지가 중요한 원료에 최적입니다.
② 흘림 없는 안정 공급
컵 구조로 원료를 담아 이동하여 이송 중 튀거나 흘리는 현상을 최소화하고
생산 손실을 줄여줍니다.
③ 노동 강도 절감
작업자가 원료를 높은 위치까지 들고 이동할 필요 없이
하단 투입만으로 자동 공급이 가능해 작업 효율이 향상됩니다.
④ 위생적인 설계
필요 시 밀폐형 하우징 적용이 가능하여 외부 먼지 유입을 차단하고
식품 생산 환경에서도 안정적으로 사용 가능합니다.
⑤ 자동 제어 시스템
상단 호퍼의 원료 잔량을 감지하여 자동으로 가동 및 정지되어
넘침이나 공급 부족 없이 안정적인 라인을 유지합니다.
적용 가능한 제품
| 구분 | 내용 |
|---|---|
| 식품 분야 | 견과류, 곡물, 사탕, 과자, 커피 원두 등 |
| 제약 분야 | 알약, 캡슐 등 고체 제품 |
| 산업 부품 | 소형 플라스틱 부품, 금속 부품 등 |
| 연동 장비 | 로터리 포장기, 조합식 저울, 충진기 |
제품 성능 및 상세 사양
| 항목 | 내용 |
|---|---|
| 적용 원료 | 견과류, 곡물, 사탕, 알약, 커피 원두, 소형 부품 등 |
| 이송 능력 | 분당 약 30 ~ 150L (컵 크기 및 속도에 따라 가변) |
| 재질 | 프레임 및 접촉부 SUS304 스테인리스 |
| 컵 재질 | PP(무독성) 또는 스테인리스 선택 가능 |
| 이송 방식 | 버킷(컵) 체인/벨트 이송 방식 |
사양 선택 안내
| [볼 상승 공급기] 설계 기준 참고 | ||
|---|---|---|
| 구분 | 선택 항목 | 설명 |
| 원료 특성 | 크기 / 깨짐 여부 | 형태 유지가 필요한 원료일수록 컵 방식 권장 |
| 설치 조건 | 높이 / 경사각 | 포장기 상단 높이에 맞춰 구조 설계 |
주문 시 주의사항
1. 연동 장비 확인
로터리 포장기 또는 계량기와의 연동 조건에 따라 설계가 달라집니다.
2. 설치 높이 확인
포장기 투입구 높이에 따라 장비 전체 높이와 구조가 결정됩니다.
3. 원료 특성 전달 필수
원료 크기, 깨짐 여부에 따라 컵 크기와 속도를 맞춤 설계해야 합니다.
4. 맞춤 제작 장비
본 장비는 100% 주문 제작으로 현장 조건에 맞춰 최적 설계됩니다.
중요 사양 확인 안내
페이지 내 기술 사양은 모델별 기준 평균값으로, 참고용으로만 활용하시기 바랍니다.
실제 운영 시 제품 점도, 용기 형태·크기, 생산량, 라인 연동 조건, 옵션 선택 등에 따라 사양이 달라질 수 있습니다.
최적의 생산 효율을 위해 정확한 맞춤 사양은 반드시 상담원과의 협의를 통해 확정해 주시기 바랍니다.
전문 컨설팅으로 귀사의 생산라인에 최적의 솔루션을 제공합니다.
주문 및 진행 유의사항
본 제품은 고객 맞춤형 설비 및 옵션 구성이 포함되는 장비로, 주문 확정 이후에는 생산이 진행됩니다.
주문 전 제품 사양, 옵션 구성, 적용 조건 등을 충분히 검토해 주시기 바라며, 고객 확인 후 진행된 주문에 대해서는 단순 변심 및 입력 오류에 의한 변경·취소가 제한될 수 있습니다.
특히, 고객의 부주의로 인한 사양 선택 오류, 수량 착오, 옵션 선택 실수 등으로 발생한 주문 건은 환불 및 변경이 어려울 수 있으니 신중한 확인을 부탁드립니다.
보다 정확한 진행을 위해 주문 전 상담을 권장드립니다.
