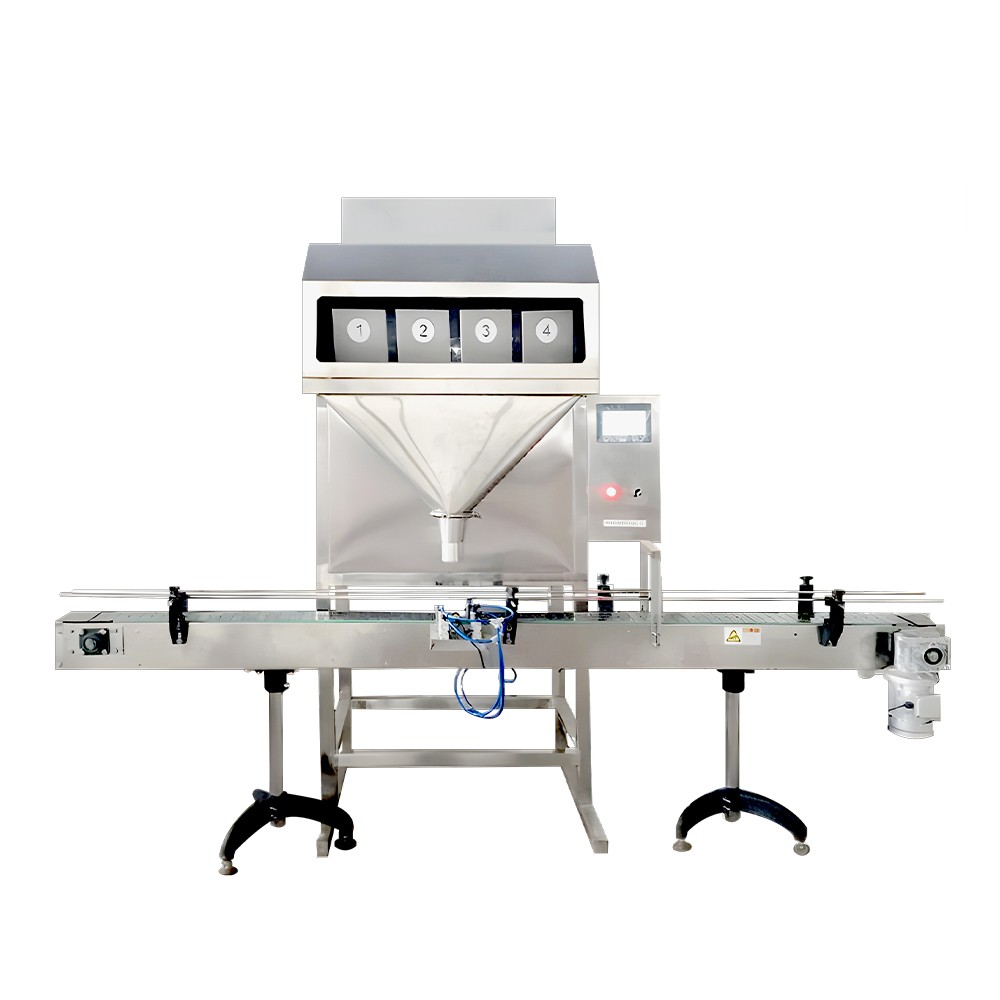

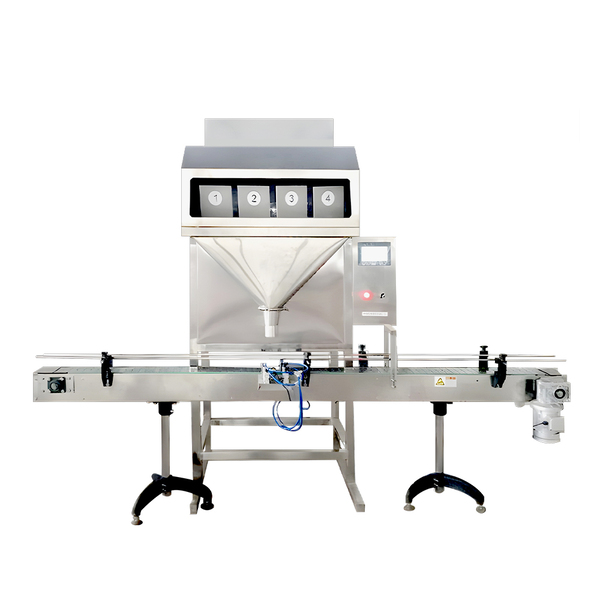

[자동라인] 분말·과립 4헤드 고속 정량 공급기 파트
미세 분말부터 과립 제품까지, 4열 동시 공급으로 생산 속도와 정밀도를 모두 잡은 고속 정량 공급 시스템!
날림 현상과 중량 오차를 줄이기 위해 설계된 4헤드 고속 정량 공급기로, 기존 자동 컨베이어 라인과 손쉽게 연동되어 대량 생산 현장의 충진 효율을 극대화하는 핵심 자동화 파트입니다.
상세 제품 설명
① 4헤드 고속 공급 구조 : 일반적인 1~2열 방식보다 높은 처리량을 구현하는 4열 독립 노즐 시스템 적용
② 정밀 공급 기술 : 각 헤드에 스크류(Auger) 또는 진동 피더 방식을 적용하여 분말과 과립을 정확하게 정량 공급
③ 폭넓은 원료 대응 : 입자가 고운 가루부터 일정한 크기의 과립까지 원료 특성에 맞춰 안정적인 공급 가능
④ 위생적 제작 : SUS304 스테인리스 스틸로 제작되어 식품 및 제약 가공 현장의 청결 기준 충족
⑤ 라인 연동성 : 기존 자동 컨베이어 라인과 간편하게 연결되어 충진 공정의 생산성을 높여주는 핵심 파트
적용 가능한 생산 제품
내용물의 입자 크기와 성상에 따라 정밀한 소분이 필요한 다양한 산업군 제품에 폭넓게 적용할 수 있습니다.
① 식품 및 조미료
설탕, 소금, 고춧가루, 조미료 분말, 미세 가공 커피 가루,
각종 과립형 차(Tea) 등에 적합합니다.
② 건강기능식품
유산균 분말, 단백질 파우더, 과립형 비타민,
선식 및 생식 가루 등 정밀 계량이 필요한 제품군에 적용됩니다.
③ 제약 및 화학
가루약, 캡슐 충진용 미세 분말, 미세 화학 원료,
세제 가루 등 일정 중량 공급이 중요한 공정에 적합합니다.
④ 기타 산업용품
미세한 부품이나 일정한 중량 배분이 필요한 고체 입자류 등
산업용 정량 공급 공정에도 폭넓게 활용할 수 있습니다.
주요 특장점 및 기능
| 항목 | 내용 |
|---|---|
| 4헤드 독립 제어 시스템 | 4개의 노즐이 동시에 가동되며, 헤드별 공급량을 독립적으로 제어하여 오차 범위를 최소화 |
| 정밀 스크류 충진 기술 | 미세 분말도 날림 없이 안정적으로 밀어내는 방식으로 비산먼지를 줄이고 작업 환경 개선 |
| 고감도 병 감지 센서 | 용기가 정확한 위치에 있을 때만 공급을 시작하는 No Bottle, No Fill 시스템 적용 |
| 직관적인 PLC 터치스크린 | 공급량, 속도, 생산 수량 등을 한눈에 확인하고 각 헤드를 손쉽게 미세 조정 가능 |
| 간편한 세척 및 유지보수 | 제품 접촉 부위를 도구 없이도 쉽게 분해할 수 있어 원료 교체 및 세척 시간이 단축됨 |
기계 작동 원리
| 공정 | 설명 |
|---|---|
| 용기 진입 및 정렬 | 컨베이어를 타고 들어온 빈 용기를 스토퍼 장치가 4개 단위로 정렬하여 공급기 하단에 정확히 위치시킴 |
| 정량 공급 시작 | 4개의 독립 노즐이 동시에 작동하여 설정된 중량 또는 부피만큼 분말 및 과립을 정밀 공급 |
| 낙하 잔량 제어 | 공급 완료 후 셔터 차단 또는 스크류 역회전을 통해 노즐 끝 잔량 낙하를 방지 |
| 배출 및 다음 공정 | 충진 완료된 4개의 용기가 우측으로 이동하고, 다음 용기 그룹이 진입하여 연속 공정을 수행 |
성능 및 규격 (Specification)
| [분말·과립 공급기] 기본 사양 안내 | |
|---|---|
| 공급 방식 | 고정밀 오거 스크류 또는 진동 피더 방식 |
| 공급 노즐 | 4헤드(4열) 동시 공급 시스템 |
| 주요 재질 | SUS304 스테인리스 스틸 |
| 사용 전원 | 220V 단상 또는 380V 삼상 |
| 제어 방식 | PLC 기반 터치스크린 통합 컨트롤 시스템 |
| 생산 능력 | 분당 약 40~80회 (공급 용량 및 제품 특성에 따라 상이) |
작업 및 제작 안내
1. 원료 특성 맞춤 세팅
분말이나 과립은 입자 크기와 습도에 따라 뭉침 현상이나 중량 오차가 발생할 수 있으므로, 실제 원료 성상에 맞춘 정밀 세팅이 중요합니다.
2. 스크류 날 및 속도 최적화
사용하시는 원료에 맞춰 스크류 날의 각도와 공급 속도를 조정하여 가장 안정적인 공급 성능을 구현합니다.
3. 현장 맞춤형 연동 설계
기존 자동 컨베이어, 캡핑기, 라벨러 등 후속 설비와 매끄럽게 연결될 수 있도록 현장에 맞춘 설계가 가능합니다.
4. 기술 상담 및 견적 안내
현재 사용 중인 원료 샘플과 용기 규격을 알려주시면, 생산 효율과 안정성을 높일 수 있는 최적의 공급 솔루션을 상세히 안내해드립니다.
중요 사양 확인 안내
페이지 내 기술 사양은 모델별 기준 평균값으로, 참고용으로만 활용하시기 바랍니다.
실제 운영 시 제품 점도, 용기 형태·크기, 생산량, 라인 연동 조건, 옵션 선택 등에 따라 사양이 달라질 수 있습니다.
최적의 생산 효율을 위해 정확한 맞춤 사양은 반드시 상담원과의 협의를 통해 확정해 주시기 바랍니다.
전문 컨설팅으로 귀사의 생산라인에 최적의 솔루션을 제공합니다.
주문 및 진행 유의사항
본 제품은 고객 맞춤형 설비 및 옵션 구성이 포함되는 장비로, 주문 확정 이후에는 생산이 진행됩니다.
주문 전 제품 사양, 옵션 구성, 적용 조건 등을 충분히 검토해 주시기 바라며, 고객 확인 후 진행된 주문에 대해서는 단순 변심 및 입력 오류에 의한 변경·취소가 제한될 수 있습니다.
특히, 고객의 부주의로 인한 사양 선택 오류, 수량 착오, 옵션 선택 실수 등으로 발생한 주문 건은 환불 및 변경이 어려울 수 있으니 신중한 확인을 부탁드립니다.
보다 정확한 진행을 위해 주문 전 상담을 권장드립니다.
