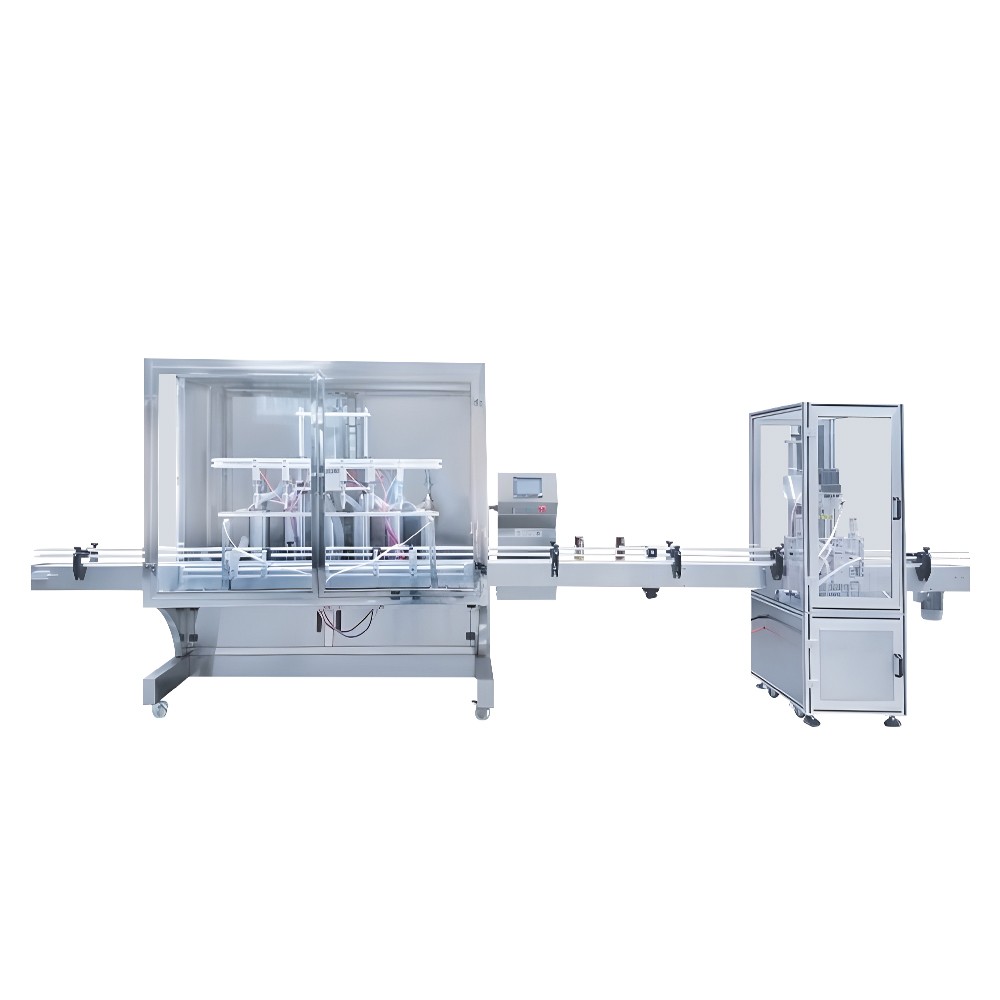

[자동라인] 액상 충진기 ~ 캡핑기 통합 라인
(안전 하우징 커버 포함)
외부 오염 차단과 작업자 안전을 동시에 확보한 위생형 자동화 라인
액상 주입부터 캡 체결까지의 전 공정을 투명 안전 하우징 커버 내부에 배치하여, 위생 관리와 작업 안전성을 한층 강화한 통합 충진·캡핑 시스템입니다.
핵심 작동 원리
① 통합 하우징 커버 시스템 : 생산 라인 전체를 투명 강화 유리 또는 폴리카보네이트 커버로 감싸 외부 오염 차단
② 맞춤형 액상 충진 방식 : 액상 점도에 따라 피스톤, 마그네틱, 기어 펌프를 선택 적용하여 정밀 충진 수행
③ 드립 방지 노즐 : 충진 후 노즐 끝단의 액적 맺힘을 줄여 컨베이어와 라인 내부를 청결하게 유지
④ 자동 캡핑 연속 공정 : 충진 후 병이 안정적으로 이송되어 일정 토크로 캡을 체결
⑤ 안전 인터락 기능 : 가동 중 도어 개방 시 설비가 즉시 정지하여 작업자 안전 확보
주요 특장점
위생 환경, 안전성, 생산 안정성을 모두 고려한 프리미엄 통합 자동화 설비입니다.
① 위생 환경 유지
외부 미세먼지와 이물질의 유입을 최소화하는 밀폐형 구조로
제약, 식품, 화장품 공정에서 요구되는 청결도를 안정적으로 확보합니다.
② 작업자 안전 확보
고속으로 움직이는 노즐과 회전 헤드를 안전 커버 내부에 배치하고
인터락 기능을 적용해 작업 중 사고 위험을 줄여줍니다.
③ 소음 저감 효과
하우징 커버가 구동 소음을 외부로 분산시키지 않도록 도와주어
현장의 작업 환경을 보다 쾌적하게 유지합니다.
④ 정밀한 충진 및 캡핑
액상 특성에 맞춘 펌프 방식과 마그네틱 클러치 토크 제어를 통해
충진량 편차와 캡 체결 불량을 최소화합니다.
⑤ 안정적인 연속 이송
충진기와 캡핑기가 자연스럽게 연결되는 연속 이송 구조로
병 쓰러짐이나 내용물 넘침 없이 부드러운 생산 흐름을 유지합니다.
적용 가능한 제품
| 구분 | 내용 |
|---|---|
| 적용 제형 | 화장품, 의약품, 식음료, 화학 시약 등 위생 관리가 중요한 모든 액상 |
| 호환 용기 | PET, PE, 유리병 등 원형 및 사각 용기 전반 |
| 적용 산업 | 화장품 제조, 제약 생산, 식품 포장, 화학 원료 소분 라인 |
| 설치 환경 | 위생 및 안전 관리가 중요한 실내 자동화 생산 현장 |
제품 성능 및 상세 사양
| 항목 | 내용 |
|---|---|
| 적용 제형 | 화장품, 의약품, 식음료, 화학 시약 등 다양한 액상 |
| 생산 능력 | 분당 약 30 ~ 60병 (노즐 수 및 사양에 따라 최적화 가능) |
| 제어 시스템 | 하우징 외부 장착 PLC 터치스크린 실시간 제어 |
| 재질 | 프레임 SUS304 스테인리스 및 고강도 알루미늄 프로파일 |
| 안전 구조 | 투명 안전 커버, 도어 인터락, 외부 제어 패널 적용 |
라인 설계 안내
| [안전 하우징 통합 라인] 설계 기준 참고 | ||
|---|---|---|
| 구분 | 선택 항목 | 설명 |
| 공정 조건 | 용기 규격 / 캡 형태 / 액상 성상 | 충진 방식과 캡핑 헤드, 내부 레이아웃 결정 기준 |
| 하우징 구조 | 커버 크기 / 도어 위치 / 작업 동선 | 현장 공간과 유지보수 편의성을 반영한 맞춤 설계 필요 |
주문 시 주의사항
1. 100% 주문 제작 장비
본 설비는 용기 규격, 캡 형태, 액상 성상, 설치 공간에 맞춰 맞춤 설계되므로 최종 사양은 상담 후 확정됩니다.
2. 하우징 크기 및 도어 위치 확인
작업자 동선, 유지보수 편의성, 기존 라인 연결 방향에 따라 커버 구조가 달라질 수 있으므로 사전 협의가 필요합니다.
3. 실제 샘플 테스트 권장
실제 용기와 액상을 기준으로 충진 안정성과 캡핑 품질을 점검해야 가장 효율적인 공정 설계가 가능합니다.
4. 안전 레이아웃 최종 확인
인터락 위치, 도어 개폐 방향, 외부 조작 패널 위치 등은 현장 안전 기준에 맞춰 최종 조정이 필요합니다.
중요 사양 확인 안내
페이지 내 기술 사양은 모델별 기준 평균값으로, 참고용으로만 활용하시기 바랍니다.
실제 운영 시 제품 점도, 용기 형태·크기, 생산량, 라인 연동 조건, 옵션 선택 등에 따라 사양이 달라질 수 있습니다.
최적의 생산 효율을 위해 정확한 맞춤 사양은 반드시 상담원과의 협의를 통해 확정해 주시기 바랍니다.
전문 컨설팅으로 귀사의 생산라인에 최적의 솔루션을 제공합니다.
