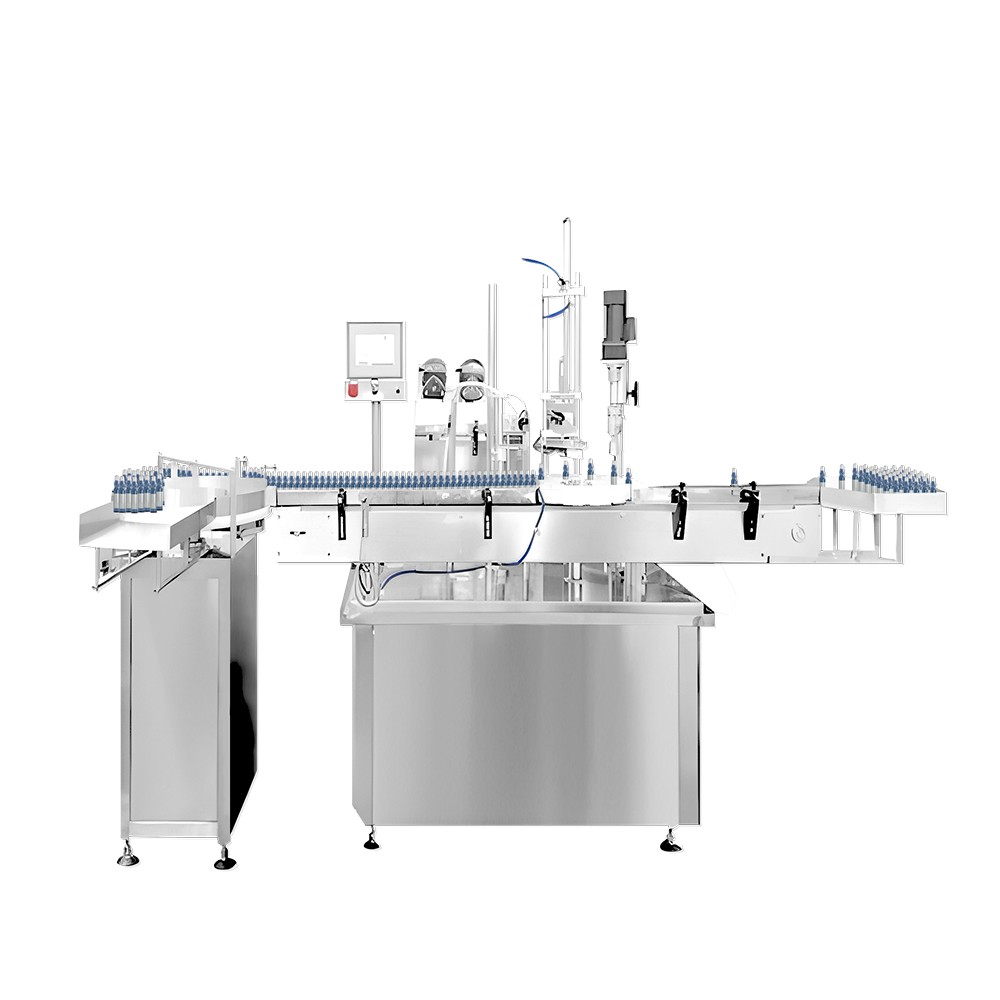

[자동라인] 로터리 방식 소용량·저점도 액상 정량 충진 및 캡핑 올인원 시스템 (2ml ~ 300ml)
소용량 액상 충진부터 캡핑까지, 좁은 공간에서도 한 번에!
2ml부터 300ml까지 저점도 액상을 정밀하게 충진하고 자동으로 캡핑하는 로터리 방식의 올인원 자동 포장 시스템입니다.
핵심 작동 원리
① 용기 투입 및 이송 : 컨베이어에 올려진 빈 용기가 자동으로 로터리 구간으로 진입
② 로터리 안착 : 스타 휠이 용기를 하나씩 정확하게 고정 위치에 배치
③ 정량 충진 : 2열 또는 4열 마그네틱 펌프 노즐이 설정된 양만큼 액상 주입
④ 캡 공급 및 안착 : 정렬된 캡이 자동으로 공급되어 용기 상단에 놓임
⑤ 캡핑 및 배출 : 캡핑 헤드가 설정 토크로 잠근 뒤 다음 공정으로 자동 배출
주요 특장점
좁은 공간에서도 고속 생산과 정밀 충진, 안정적인 캡핑을 동시에 구현할 수 있도록 설계된 소형 액상 전용 자동화 설비입니다.
① 공간 절약형 로터리 시스템
회전식 스타 휠 구조를 적용하여
충진, 캡공급, 캡핑 공정을 좁은 면적 안에서 효율적으로 처리합니다.
② 정밀 마그네틱 펌프 충진
저점도 액상을 시간 제어 방식으로 정밀하게 소분하며
액상 흐름이나 튐 현상 없이 깔끔한 충진이 가능합니다.
③ 2열~4열 다열 노즐 구성
생산량에 따라 2열 또는 4열 노즐을 선택할 수 있어
소량 생산부터 비교적 빠른 대량 작업까지 유연하게 대응합니다.
④ 스마트 캡핑 자동화
캡 정렬기와 캡핑 헤드가 연동되어
스크류 캡, 펌프 캡 등 다양한 뚜껑을 정확한 힘으로 잠가줍니다.
⑤ 직관적인 통합 제어
터치스크린을 통해 충진량, 속도, 생산 수량을 한눈에 확인할 수 있어
초보 작업자도 쉽게 운용할 수 있습니다.
적용 가능한 제품
| 구분 | 내용 |
|---|---|
| 화장품 및 뷰티 | 앰플, 세럼, 스킨, 토너, 향수, 아로마 오일, 네일 리무버 등 |
| 제약 및 의약품 | 시럽제, 점안액, 소독제, 진단 시약, 바이알 주사제 등 |
| 식품 및 기타 | 액상 소스, 더치커피 원액, 전자담배 액상, 디퓨저 용액 등 |
| 적용 용기 | 소형 PET병, 유리병, 앰플 용기 등 자립 가능한 형태 |
제품 성능 및 상세 사양
| 항목 | 내용 |
|---|---|
| 충진 범위 | 2ml ~ 50ml / 2ml ~ 100ml / 2ml ~ 300ml (모델별 상이) |
| 충진 노즐 | 2열 또는 4열 선택 |
| 생산 속도 | 분당 20 ~ 60병 |
| 전원 | 220V 단상, 60Hz |
| 재질 | SUS304 스테인리스 스틸 |
| 기본 구성 | 마그네틱 충진기 + 캡 자동 공급기 + 스크류 캡핑기 |
작업 공정 흐름
| [소용량 액상 충진 + 캡핑 올인원 시스템] 공정 흐름 | ||
|---|---|---|
| 단계 | 공정 | 설명 |
| STEP 1 | 용기 투입 및 이송 | 빈 용기를 컨베이어에 올려 자동으로 중심부로 이동 |
| STEP 2 | 로터리 진입 | 스타 휠 홈에 용기가 하나씩 정확하게 안착 |
| STEP 3 | 정량 충진 | 2열 또는 4열 노즐이 설정량만큼 액상을 정밀 주입 |
| STEP 4 | 캡 공급 및 안착 | 정렬된 캡이 자동으로 용기 입구에 놓임 |
| STEP 5 | 캡핑 | 캡핑 헤드가 설정 토크로 뚜껑을 정확히 잠금 |
| STEP 6 | 배출 | 완제품을 배출 컨베이어로 보내 다음 공정으로 이송 |
주문 시 주의사항
1. 용기와 캡 샘플 확인 필수
용기의 지름, 높이, 캡의 형상에 따라 로터리 툴링과 캡핑 구조가 달라지므로 실제 샘플 기준 상담이 필요합니다.
2. 액상 특성에 따른 충진 세팅
점도와 흐름성에 따라 충진 시간, 노즐 구성, 펌프 사양이 달라지므로 사용 액상 기준으로 최적화해야 합니다.
3. 옵션 확장 가능
자동 공급기, 특수 캡핑기, 고주파 실러, 라벨러, 잉크젯 날인기, 연장 컨베이어 등 생산 환경에 맞는 추가 구성이 가능합니다.
4. 맞춤형 자동화 솔루션
본 장비는 단순 기계가 아니라 고객님의 생산 제품과 현장 조건에 맞춰 설계되는 맞춤형 자동화 라인이므로 사전 기술 상담을 권장드립니다.
중요 사양 확인 안내
페이지 내 기술 사양은 모델별 기준 평균값으로, 참고용으로만 활용하시기 바랍니다.
실제 운영 시 제품 점도, 용기 형태·크기, 생산량, 라인 연동 조건, 옵션 선택 등에 따라 사양이 달라질 수 있습니다.
최적의 생산 효율을 위해 정확한 맞춤 사양은 반드시 상담원과의 협의를 통해 확정해 주시기 바랍니다.
전문 컨설팅으로 귀사의 생산라인에 최적의 솔루션을 제공합니다.
주문 및 진행 유의사항
본 제품은 고객 맞춤형 설비 및 옵션 구성이 포함되는 장비로, 주문 확정 이후에는 생산이 진행됩니다.
주문 전 제품 사양, 옵션 구성, 적용 조건 등을 충분히 검토해 주시기 바라며, 고객 확인 후 진행된 주문에 대해서는 단순 변심 및 입력 오류에 의한 변경·취소가 제한될 수 있습니다.
특히, 고객의 부주의로 인한 사양 선택 오류, 수량 착오, 옵션 선택 실수 등으로 발생한 주문 건은 환불 및 변경이 어려울 수 있으니 신중한 확인을 부탁드립니다.
보다 정확한 진행을 위해 주문 전 상담을 권장드립니다.
