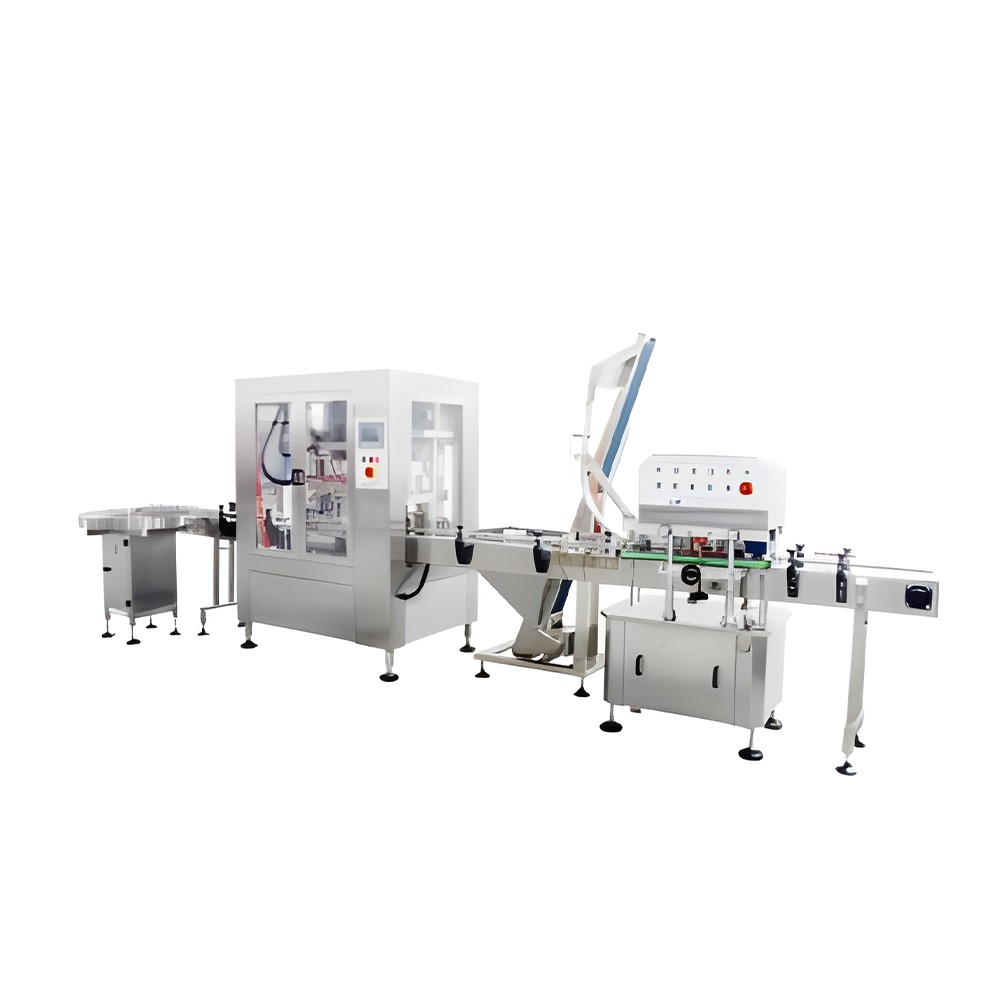

[자동라인] 알약·타블렛 정량 계수 및 캡핑 자동 포장 라인
병 공급부터 알약 계수, 캡핑까지 한 번에 완성하는 올인원 자동화 라인!
제약 및 건강기능식품 생산 현장에 최적화된 보틀 공급·정량 계수 충전·자동 캡핑 통합 포장 시스템입니다.
핵심 작동 원리
① 용기 공급 : 좌측 턴테이블에서 빈 병을 자동으로 정렬하여 컨베이어로 투입
② 정량 계수 충전 : 병이 계수기 아래 정지하면 설정 수량만큼 알약을 정확히 투입
③ 캡 공급 : 캡 엘리베이터가 뚜껑을 자동 정렬하여 병 입구에 안착
④ 자동 캡핑 : 캡핑 헤드가 설정 토크로 캡을 단단하게 잠금
⑤ 완제품 배출 : 포장이 완료된 병을 라인 끝으로 이송하여 다음 공정으로 연결
주요 특장점
보틀 포장에 필요한 핵심 공정을 하나의 라인으로 통합하여 생산 효율, 위생성, 작업 편의성을 모두 높일 수 있도록 설계된 자동화 시스템입니다.
① 공간 효율적인 일체형 라인 구성
턴테이블, 계수기, 캡핑기가 하나의 라인으로 유기적으로 연결되어
별도 장비를 개별 연결하는 방식보다 설치 공간과 운용 효율이 뛰어납니다.
② 정밀 계수 및 분진 방지 시스템
밀폐형 안전 커버와 고감도 광전 센서를 적용하여
고속으로 떨어지는 알약도 오차 없이 정확하게 계수할 수 있습니다.
③ 자동 캡 공급 및 토크 조절 캡핑
캡 엘리베이터가 뚜껑을 자동 정렬해 공급하고
설정된 토크로 일정하게 잠가 헐거움이나 과도한 잠김을 방지합니다.
④ PLC 터치스크린 통합 제어
충전 수량, 컨베이어 속도, 생산량 확인 등을 한 화면에서 조작할 수 있어
초보 작업자도 쉽게 운영할 수 있습니다.
⑤ 다품종 생산 대응
병 높이와 크기가 달라도 가이드 레일 및 캡핑 헤드 높이 조절로 대응 가능하며
다양한 제품 포장 환경에 유연하게 적용할 수 있습니다.
적용 가능한 제품
| 구분 | 내용 |
|---|---|
| 제약 및 의약품 | 원형 정제, 타원형 정제, 당의정, 경질 캡슐 등 병 포장이 필요한 의약품 |
| 건강기능식품 | 연질 캡슐, 비타민, 다이어트 보조제, 환(Pills) 등 |
| 식품류 | 자일리톨 껌, 캔디, 초콜릿 볼, 츄잉 정제 등 |
| 적용 용기 | PET, PE, 유리병 등 원형 및 사각 보틀 |
제품 성능 및 상세 사양
| 항목 | 내용 |
|---|---|
| 전체 라인 크기 | 약 3500 ~ 4000mm × 1200mm × 1600mm 내외 |
| 생산 속도 | 분당 30 ~ 60병 |
| 충전 범위 | 1병당 1 ~ 9999정 설정 가능 |
| 전원 | 220V 단상, 60Hz |
| 재질 | 접촉부 및 주요 프레임 SUS304 스테인리스 |
| 구성 | 용기 공급기 + 정량 계수기 + 자동 캡 공급기 + 캡핑기 |
작업 공정 흐름
| [알약·타블렛 계수 + 캡핑 자동 포장 라인] 공정 흐름 | ||
|---|---|---|
| 단계 | 공정 | 설명 |
| STEP 1 | 용기 공급 | 턴테이블에서 빈 병을 자동 정렬해 컨베이어로 공급 |
| STEP 2 | 정량 계수 충전 | 설정 수량만큼 알약을 정확하게 계수해 병에 투입 |
| STEP 3 | 캡 공급 및 안착 | 캡 엘리베이터가 뚜껑을 자동 공급해 병 위에 안착 |
| STEP 4 | 캡핑 | 캡핑 헤드가 설정 토크로 뚜껑을 단단하게 잠금 |
| STEP 5 | 배출 | 포장이 완료된 제품을 라인 끝으로 배출하여 다음 공정으로 연결 |
주문 시 주의사항
1. 용기 및 캡 규격 확인 필수
병의 모양, 입구 지름, 캡 형태가 일반 규격과 다를 경우 전용 금형 및 가이드 부품 제작이 필요할 수 있습니다.
2. 제품 특성에 따른 세팅 필요
알약 크기, 형상, 미끄러짐 정도에 따라 계수 센서와 공급 조건을 최적화해야 안정적인 생산이 가능합니다.
3. 옵션 추가 가능
실리카겔 투입기, 솜 삽입기, 인덕션 실링기, 라벨러 등 완전 자동화를 위한 확장 옵션 구성이 가능합니다.
4. 맞춤형 자동화 라인 설계 권장
본 장비는 고객님의 알약 특성과 보틀 규격에 맞춘 맞춤형 자동화 솔루션이므로 사전 샘플 검토와 기술 상담을 권장드립니다.
중요 사양 확인 안내
페이지 내 기술 사양은 모델별 기준 평균값으로, 참고용으로만 활용하시기 바랍니다.
실제 운영 시 제품 점도, 용기 형태·크기, 생산량, 라인 연동 조건, 옵션 선택 등에 따라 사양이 달라질 수 있습니다.
최적의 생산 효율을 위해 정확한 맞춤 사양은 반드시 상담원과의 협의를 통해 확정해 주시기 바랍니다.
전문 컨설팅으로 귀사의 생산라인에 최적의 솔루션을 제공합니다.
주문 및 진행 유의사항
본 제품은 고객 맞춤형 설비 및 옵션 구성이 포함되는 장비로, 주문 확정 이후에는 생산이 진행됩니다.
주문 전 제품 사양, 옵션 구성, 적용 조건 등을 충분히 검토해 주시기 바라며, 고객 확인 후 진행된 주문에 대해서는 단순 변심 및 입력 오류에 의한 변경·취소가 제한될 수 있습니다.
특히, 고객의 부주의로 인한 사양 선택 오류, 수량 착오, 옵션 선택 실수 등으로 발생한 주문 건은 환불 및 변경이 어려울 수 있으니 신중한 확인을 부탁드립니다.
보다 정확한 진행을 위해 주문 전 상담을 권장드립니다.
