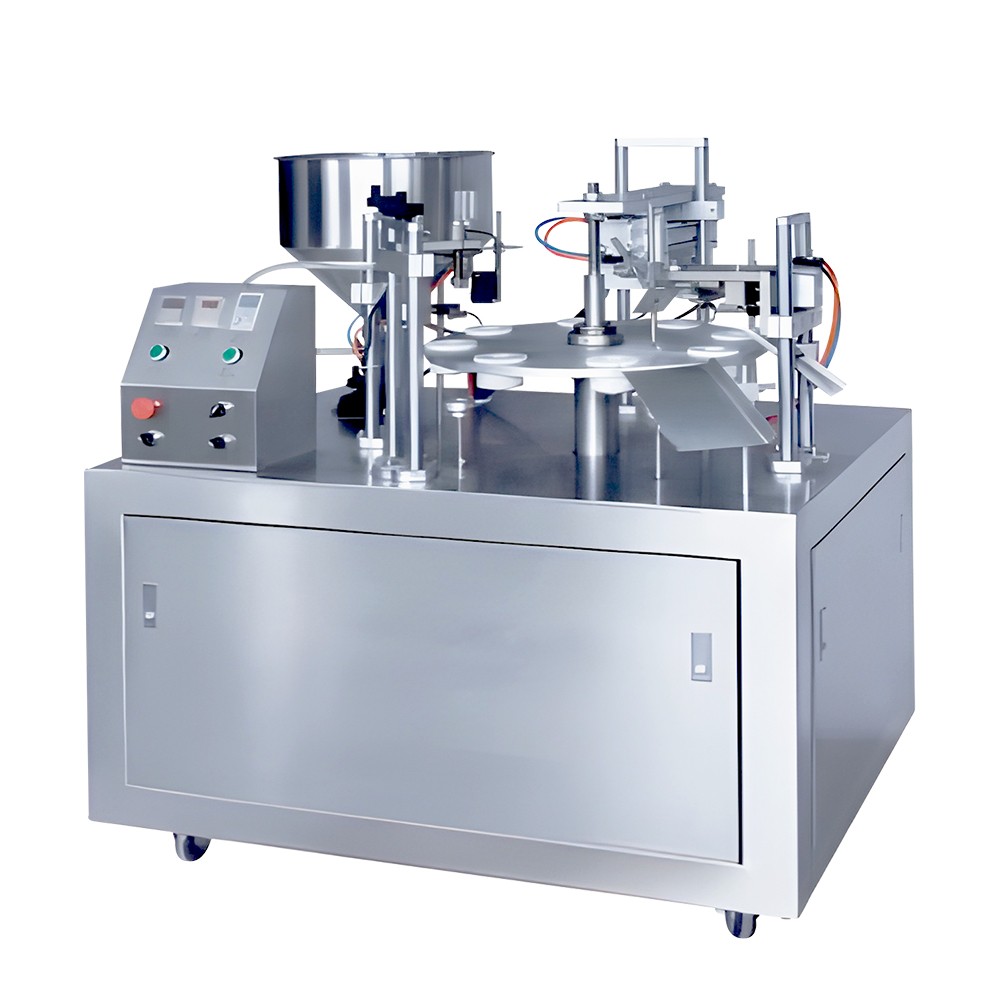

[전자동] 튜브 자동 충진 및 초음파 실링 통합 시스템
(PE, 라미네이트 전용)
초음파 실링으로 더 깔끔하고 더 강력하게!
PE 튜브와 라미네이트 용기에 내용물 충진부터 초음파 밀봉, 날인, 컷팅까지 한 번에 처리하는 통합형 자동화 설비입니다.
핵심 작동 원리
① 튜브 투입 : 작업자가 빈 몰드에 튜브를 하나씩 안정적으로 거치
② 위치 정렬 : 아이마크 센서가 인쇄 위치를 인식하여 정방향으로 회전 보정
③ 정밀 충진 : 설정된 용량만큼 내용물을 깨끗하고 정확하게 주입
④ 초음파 실링 : 초음파 혼이 내려와 접합면을 순간 진동 결합 방식으로 밀봉
⑤ 압인 날인 : 제조번호 또는 유통기한을 선명하게 각인
⑥ 냉각 및 컷팅 : 에어 냉각 후 상단 여분을 매끄럽게 절단 마감
주요 특장점
일반 열풍 실링의 한계를 넘어, 더 깨끗한 외관과 강한 실링 품질을 구현하는 초음파 전용 통합 시스템입니다.
① 초음파 실링 기술 적용
예열 시간이 거의 필요 없고 접합면에만 에너지가 집중되어
튜브 변형 없이 깔끔하고 균일한 실링 품질을 구현합니다.
② 고성능 아이마크 센서 탑재
인쇄 마크를 정확히 인식하여 로고와 문구가 항상 정면을 향하도록
실시간으로 위치를 보정해 정렬합니다.
③ 위생적인 SUS 316 구조
원료가 닿는 모든 부분을 고급 스테인리스로 제작하여
부식과 오염에 강하고 세척 및 위생 관리가 용이합니다.
④ 일체형 공정 시스템
충진, 실링, 압인, 컷팅, 배출까지 한 대에서 처리하여
작업 동선을 줄이고 생산 효율을 높여줍니다.
⑤ 직관적인 조작성
복잡한 공정도 한눈에 이해할 수 있는 제어 판넬 구성으로
초보자도 비교적 쉽게 안정적인 운용이 가능합니다.
적용 가능한 제품
| 구분 | 내용 |
|---|---|
| 화장품 및 미용 | 핸드크림, 폼클렌징, 썬크림, 비비크림, 마사지 젤 등 |
| 식품 산업 | 튜브형 소스, 페이스트류, 잼, 고추장 등 |
| 제약 및 의약외품 | 각종 연고, 치약, 소독 젤 등 |
| 산업용 화학제품 | 실리콘, 접착제, 특수 구리스 등 |
제품 성능 및 상세 사양
| 항목 | 내용 |
|---|---|
| 생산 속도 | 분당 약 20~25개 작업 가능 |
| 지원 규격 | 지름 10mm ~ 50mm / 높이 30mm ~ 250mm |
| 소비 전력 | 220V 단상 전원 |
| 장비 중량 | 약 450kg 내외 |
| 외형 크기 | 1500 × 1200 × 1500mm |
| 주문 제작 여부 | 튜브 규격 및 내용물 특성에 따라 몰드와 세팅 맞춤 제작 |
작업 모드 설정 안내
| [튜브 초음파 실링기] 작업 모드 설정 참고 | ||
|---|---|---|
| 모드 | 설정 항목 | 설명 |
| 자동 모드 | 충진량 / 실링 / 날인 / 컷팅 | 튜브 투입 후 나머지 전 공정을 자동으로 순환 작업 |
| 수동 점검 모드 | 공정별 개별 제어 | 초기 세팅, 테스트, 유지보수 시 단계별 동작 확인 |
주문 시 주의사항
1. 주문제작형 장비 상담 필수
튜브의 지름, 높이, 재질, 내용물 점도에 따라 몰드와 세부 세팅이 달라지므로 반드시 사전 상담 후 제작해야 합니다.
2. 내용물 적합성 확인
점도와 유동성, 발포성 여부에 따라 충진 방식과 호퍼 사양이 달라질 수 있으므로 실제 원료 기준 확인이 필요합니다.
3. 설치 환경 사전 점검
전원 환경, 설치 공간, 작업 동선, 생산 라인 연동 여부를 반드시 사전에 검토해 주세요.
4. 옵션 및 추가 몰드 확인
가열 호퍼, 교반 호퍼, 압력 호퍼, 추가 몰드, 특수 컷팅 등은 별도 협의 사항이므로 최종 견적 전 반드시 확인해 주세요.
중요 사양 확인 안내
페이지 내 기술 사양은 모델별 기준 평균값으로, 참고용으로만 활용하시기 바랍니다.
실제 운영 시 제품 점도, 용기 형태·크기, 생산량, 라인 연동 조건, 옵션 선택 등에 따라 사양이 달라질 수 있습니다.
최적의 생산 효율을 위해 정확한 맞춤 사양은 반드시 상담원과의 협의를 통해 확정해 주시기 바랍니다.
전문 컨설팅으로 귀사의 생산라인에 최적의 솔루션을 제공합니다.
주문 및 진행 유의사항
본 제품은 고객 맞춤형 설비 및 옵션 구성이 포함되는 장비로, 주문 확정 이후에는 생산이 진행됩니다.
주문 전 제품 사양, 옵션 구성, 적용 조건 등을 충분히 검토해 주시기 바라며, 고객 확인 후 진행된 주문에 대해서는 단순 변심 및 입력 오류에 의한 변경·취소가 제한될 수 있습니다.
특히, 고객의 부주의로 인한 사양 선택 오류, 수량 착오, 옵션 선택 실수 등으로 발생한 주문 건은 환불 및 변경이 어려울 수 있으니 신중한 확인을 부탁드립니다.
보다 정확한 진행을 위해 주문 전 상담을 권장드립니다.
