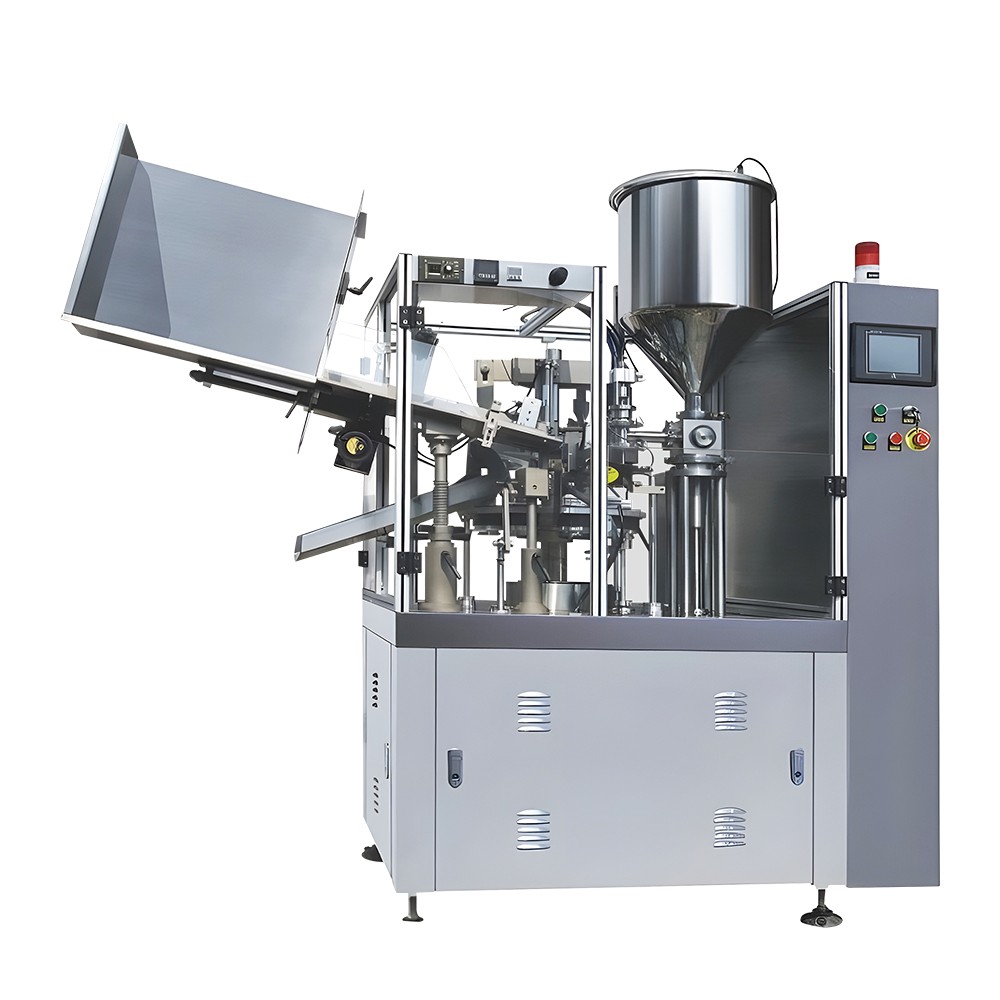

[전자동-고급형] 알루미늄 금속 튜브 자동 공급 충진
3단 접기 실링기
알루미늄 금속 튜브 전용, 자동 공급부터 3단 접기 실링까지 한 번에!
의약품, 프리미엄 화장품, 식품, 산업용 제품에 적합한 알루미늄 튜브 전용 최고급 전자동 통합 설비입니다.
핵심 작동 원리
① 튜브 자동 공급 : 대량 적재된 알루미늄 튜브를 자동으로 1개씩 몰드에 투입
② 아이마크 정렬 : 센서가 인쇄 마크를 인식하여 정면 방향으로 위치 보정
③ 정밀 충진 : 설정된 용량만큼 내용물을 튜브 내부에 정확하게 주입
④ 상단 가열 : 접힘 마감이 부드럽고 깔끔하도록 실링 부위를 예열
⑤ 3단 접기 실링 : 1차, 2차, 3차 절곡을 통해 견고하게 밀봉 마감
⑥ 자동 배출 : 완성된 제품을 상단으로 밀어 올려 외부로 자동 배출
주요 특장점
알루미늄 금속 튜브의 특성에 최적화된 자동화 구조와 고급 부품 적용으로 정밀한 생산 품질을 구현합니다.
① 전자동 통합 제어
지멘스 PLC와 LCD 터치스크린을 통해 공급, 충진, 접기, 배출까지
전 공정을 한 화면에서 직관적으로 제어할 수 있습니다.
② 위생적이고 견고한 설계
원료 접촉부는 SUS 316, 전체 프레임은 SUS 304로 제작되어
의약품, 화장품, 식품, 화학 제품에도 안전하게 대응합니다.
③ 정밀한 위치 정렬 시스템
고성능 아이마크 센서가 튜브 방향을 실시간으로 보정하여
로고와 인쇄면이 항상 정면에 맞춰지도록 정렬합니다.
④ 검증된 글로벌 브랜드 부품
파나소닉 모듈, 슈나이더 릴레이, 에어텍 실린더 등
신뢰성 높은 글로벌 부품으로 안정적인 가동을 지원합니다.
⑤ 완벽한 3단 접기 실링
알루미늄 금속 튜브 전용 절곡 구조를 적용하여
틈새 없는 밀봉력과 미려한 마감 외관을 동시에 구현합니다.
적용 가능한 제품
| 구분 | 내용 |
|---|---|
| 의약품 | 전문 연고제, 안연고, 크림형 치료제 등 위생 관리가 중요한 제품 |
| 고급 화장품 | 영양 크림, 염색약, 기능성 핸드크림 등 프리미엄 패키징 제품 |
| 식품류 | 튜브형 겨자, 소스, 페이스트류 등 차단성이 중요한 식품군 |
| 산업용 | 특수 접착제, 실란트, 정밀 윤활유 등 밀폐력이 중요한 화학 제품 |
제품 성능 및 상세 사양
| 항목 | 내용 |
|---|---|
| 생산 속도 | 분당 약 20~25개 / 시간당 약 1000~1500개 |
| 지원 규격 | 지름 10~50mm / 높이 30~250mm |
| 전용 몰드 | 튜브 지름 1종에 맞춘 전용 몰드 기본 포함 |
| 소비 전력 | 220V 단상 또는 380V 삼상 / 약 7.5kW |
| 기계 크기 | 1900 × 1500 × 1800mm |
| 필요 공압 | 5마력 이상 에어 콤프레샤 연결 필수 |
작업 모드 설정 안내
| [알루미늄 튜브 충진기] 작업 모드 설정 참고 | ||
|---|---|---|
| 모드 | 설정 항목 | 설명 |
| 자동 모드 | 속도 / 충진량 / 접기 타이밍 | 공급부터 3단 절곡 및 배출까지 자동 생산 |
| 수동 모드 | 공정별 개별 제어 | 테스트, 초기 세팅, 유지보수 점검용 단계별 조작 |
주문 시 주의사항
1. 주문제작형 장비 상담 필수
알루미늄 튜브 규격과 내용물의 점도, 생산 조건에 따라 사양이 달라지므로 반드시 상담 후 제작됩니다.
2. 튜브 및 원료 적합성 확인
튜브 재질, 길이, 지름, 접힘 형태와 충진 원료 특성에 따라 최적 세팅이 달라질 수 있습니다.
3. 전원 및 공압 환경 확인
설치 전 현장의 전원 사양과 에어 콤프레샤 용량, 설치 공간을 반드시 사전 점검해 주세요.
4. 제작 기간 및 라인 구성
제작 기간은 보통 4~5주 소요되며, 원료 공급 장치와 배출 컨베이어를 포함한 연동 라인 구성을 권장합니다.
중요 사양 확인 안내
페이지 내 기술 사양은 모델별 기준 평균값으로, 참고용으로만 활용하시기 바랍니다.
실제 운영 시 제품 점도, 용기 형태·크기, 생산량, 라인 연동 조건, 옵션 선택 등에 따라 사양이 달라질 수 있습니다.
최적의 생산 효율을 위해 정확한 맞춤 사양은 반드시 상담원과의 협의를 통해 확정해 주시기 바랍니다.
전문 컨설팅으로 귀사의 생산라인에 최적의 솔루션을 제공합니다.
주문 및 진행 유의사항
본 제품은 고객 맞춤형 설비 및 옵션 구성이 포함되는 장비로, 주문 확정 이후에는 생산이 진행됩니다.
주문 전 제품 사양, 옵션 구성, 적용 조건 등을 충분히 검토해 주시기 바라며, 고객 확인 후 진행된 주문에 대해서는 단순 변심 및 입력 오류에 의한 변경·취소가 제한될 수 있습니다.
특히, 고객의 부주의로 인한 사양 선택 오류, 수량 착오, 옵션 선택 실수 등으로 발생한 주문 건은 환불 및 변경이 어려울 수 있으니 신중한 확인을 부탁드립니다.
보다 정확한 진행을 위해 주문 전 상담을 권장드립니다.
