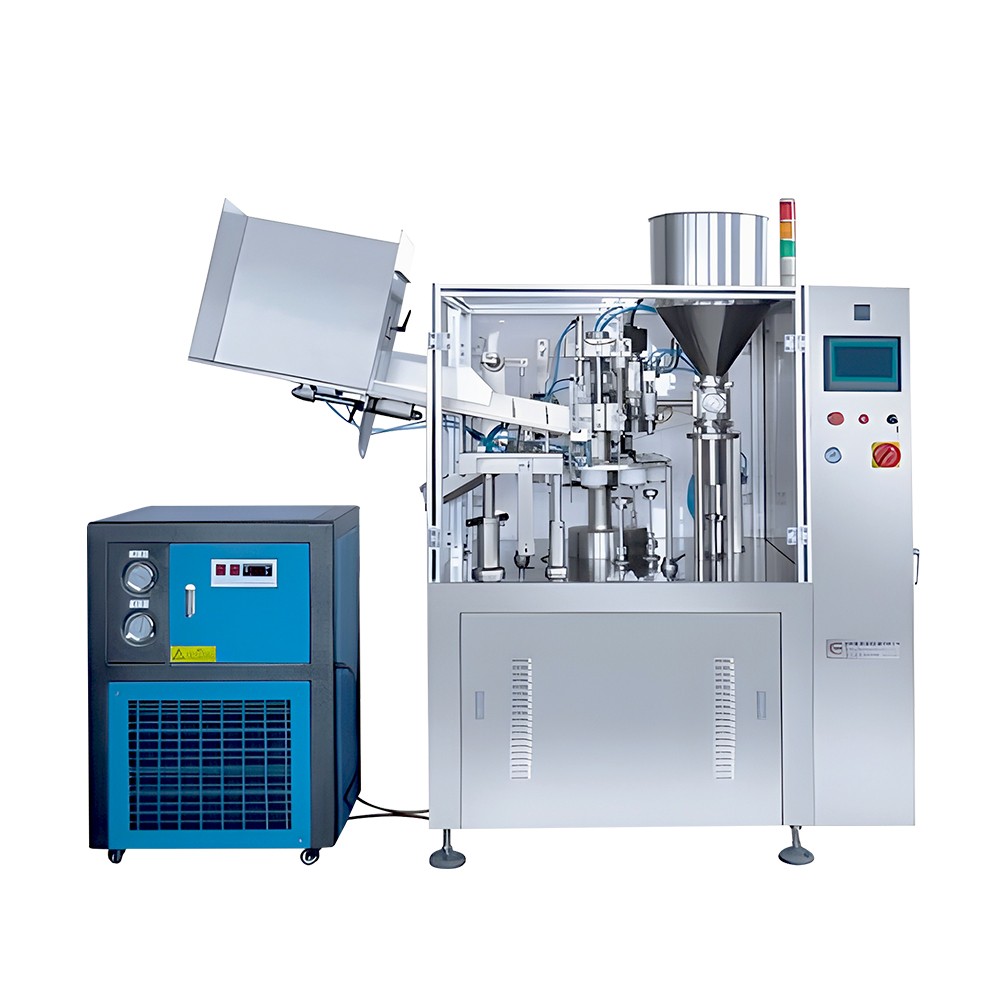

[초음파접착] 최고급 PE 초음파접착 자동충진기
열 변형 없이 깔끔하게, 초음파 접착으로 완성하는 프리미엄 튜브 포장!
PE·PP 및 라미네이트 튜브에 최적화된 초음파 실링 기술로 충진부터 접착, 날인, 마감까지 고품질 생산을 구현하는 최고급 자동충진기입니다.
핵심 작동 원리
① 튜브 공급 : 적재된 튜브를 자동으로 하나씩 몰드에 투입
② 방향 정렬 : 아이마크 센서가 인쇄 위치를 감지하여 정면 자동 보정
③ 정밀 충진 : 피스톤 펌프가 설정 용량만큼 내용물을 정확하게 주입
④ 초음파 실링 : 초음파 혼(Horn)이 고주파 진동으로 상단부를 순간 접착
⑤ 날인·컷팅·배출 : 제조일자 압인 후 여분 컷팅을 거쳐 완제품 자동 배출
주요 특장점
열 실링의 한계를 넘어, 고부가가치 튜브 제품에 어울리는 완성도 높은 마감과 안정적인 생산성을 제공하는 프리미엄 설비입니다.
① 열 변형 없는 초음파 실링
외부를 직접 가열하지 않아 튜브 끝부분이 타거나 오그라들지 않고
인쇄 디자인 손상 없이 매끄럽고 고급스러운 마감을 구현합니다.
② 강력한 접착 강도
초음파 진동이 플라스틱 분자를 직접 결합시켜
수분이나 유분이 있는 조건에서도 안정적인 밀봉력을 확보합니다.
③ 예열 시간 제로
히터 예열 대기 없이 전원을 켜면 바로 작업이 가능하여
생산 준비 시간을 줄이고 전력 낭비도 최소화합니다.
④ 고품질 SUS316 충진부
원료가 닿는 충진 부위는 내식성이 뛰어난 SUS316 소재를 사용하여
식품, 제약, 화장품 등 위생 기준이 중요한 제품에도 적합합니다.
⑤ 스마트 제어 시스템
PLC와 터치스크린 기반의 직관적 제어로
속도, 충진량, 동작 상태를 쉽고 정밀하게 관리할 수 있습니다.
적용 가능한 제품
| 구분 | 내용 |
|---|---|
| 프리미엄 화장품 | 기능성 크림, 앰플, 아이크림 등 열에 민감한 고급 제품 |
| 제약 및 의약외품 | 무균 연고, 치약, 겔형 의약품 등 위생과 밀봉이 중요한 제품 |
| 고급 식품류 | 초콜릿 시럽, 천연 소스, 각종 페이스트 등 신선도 유지가 중요한 제품 |
| 특수 산업 용품 | 정밀 화학 접착제, 특수 윤활유 등 고정밀 충진이 필요한 제품 |
제품 성능 및 상세 사양
| 항목 | 내용 |
|---|---|
| 생산 능력 | 분당 약 20 ~ 30개 / 시간당 약 1200 ~ 1800개 이상 |
| 지원 규격 | 튜브 지름 10mm ~ 50mm / 높이 50mm ~ 250mm |
| 제어 방식 | PLC 제어 및 터치스크린 인터페이스 |
| 사용 전력 | 220V 단상 또는 삼상 선택 / 약 5kW 내외 |
| 권장 공압 | 5 ~ 10마력 이상 에어 콤프레샤 연결 권장 |
| 장비 중량 | 약 500kg ~ 800kg |
작업 공정 흐름
| [PE 초음파접착 자동충진기] 공정 흐름 | ||
|---|---|---|
| 단계 | 공정 | 설명 |
| STEP 1 | 튜브 공급 | 적재된 튜브를 자동으로 몰드에 삽입 |
| STEP 2 | 아이마크 정렬 | 정밀 센서가 튜브의 인쇄 방향을 자동 보정 |
| STEP 3 | 정밀 충진 | 피스톤 펌프로 설정량만큼 내용물을 충진 |
| STEP 4 | 초음파 실링 | 초음파 혼이 상단부를 순간 접착하여 밀봉 |
| STEP 5 | 날짜 압인 | 제조일자 또는 로트번호를 선명하게 각인 |
| STEP 6 | 마감 컷팅 | 여분을 일자 또는 라운드 형태로 정리 |
| STEP 7 | 자동 배출 | 완성품을 컨베이어 또는 수거함으로 안전하게 배출 |
주문 시 주의사항
1. 주문제작형 정밀 장비
튜브 재질, 직경, 내용물 점도에 따라 충진부와 초음파 실링 조건이 달라지므로 반드시 사전 기술 상담이 필요합니다.
2. 옵션 호퍼 및 교반 구성 가능
내용물 특성에 따라 냉각 호퍼, 가열 호퍼, 교반 기능 등을 맞춤 구성할 수 있습니다.
3. 특수 컷팅 금형 추가 가능
라운드 컷팅, 유로홀 가공 등 제품 외관과 진열 방식에 맞춘 맞춤형 마감 옵션 적용이 가능합니다.
4. 샘플 기반 테스트 권장
실제 사용 중인 튜브와 내용물 샘플을 기준으로 초음파 접착 적합성, 충진 상태, 마감 품질을 확인하는 것이 가장 정확합니다.
중요 사양 확인 안내
페이지 내 기술 사양은 모델별 기준 평균값으로, 참고용으로만 활용하시기 바랍니다.
실제 운영 시 제품 점도, 용기 형태·크기, 생산량, 라인 연동 조건, 옵션 선택 등에 따라 사양이 달라질 수 있습니다.
최적의 생산 효율을 위해 정확한 맞춤 사양은 반드시 상담원과의 협의를 통해 확정해 주시기 바랍니다.
전문 컨설팅으로 귀사의 생산라인에 최적의 솔루션을 제공합니다.
주문 및 진행 유의사항
본 제품은 고객 맞춤형 설비 및 옵션 구성이 포함되는 장비로, 주문 확정 이후에는 생산이 진행됩니다.
주문 전 제품 사양, 옵션 구성, 적용 조건 등을 충분히 검토해 주시기 바라며, 고객 확인 후 진행된 주문에 대해서는 단순 변심 및 입력 오류에 의한 변경·취소가 제한될 수 있습니다.
특히, 고객의 부주의로 인한 사양 선택 오류, 수량 착오, 옵션 선택 실수 등으로 발생한 주문 건은 환불 및 변경이 어려울 수 있으니 신중한 확인을 부탁드립니다.
보다 정확한 진행을 위해 주문 전 상담을 권장드립니다.
