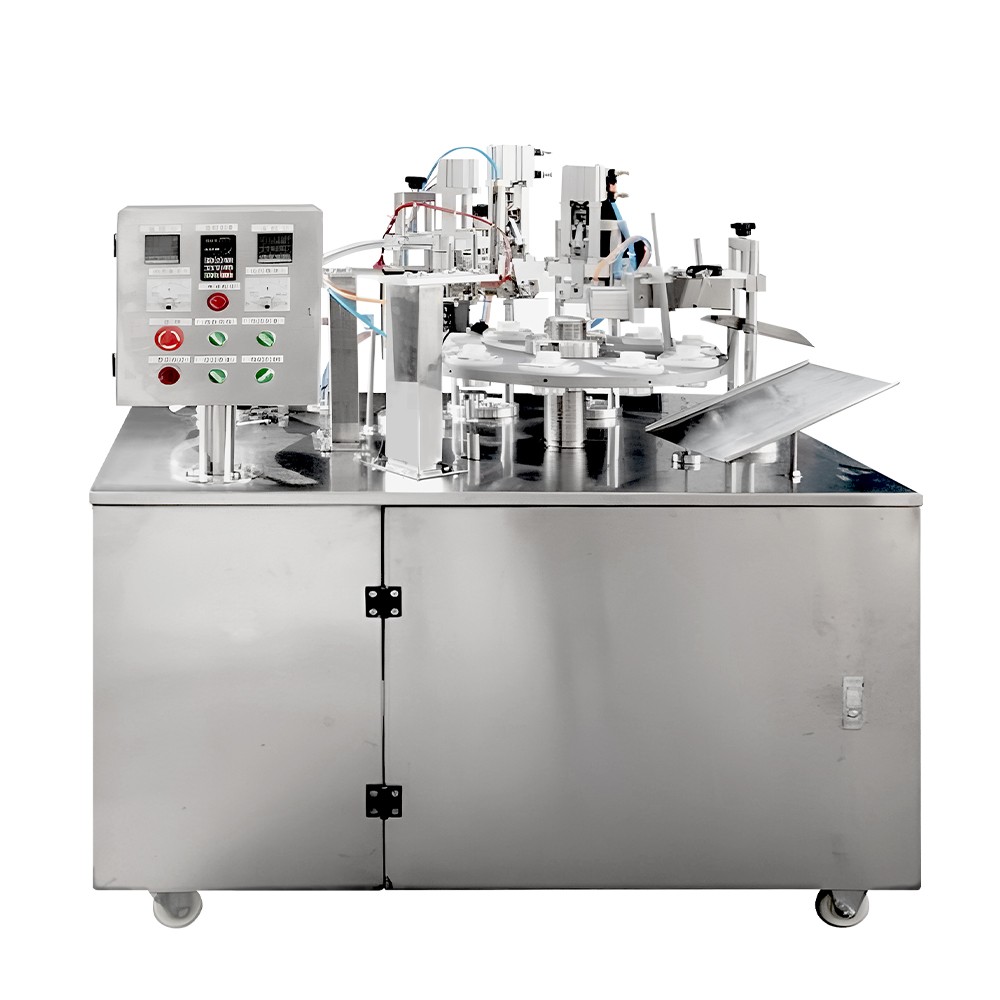

[전자동] 튜브 자동 충진 + 실링 + 날인 + 컷팅 통합 머신
(PE / 라미네이트 전용)
충진부터 실링, 날인, 컷팅까지 한 대로 완성하는 전자동 튜브 포장 솔루션!
PE·PP 플라스틱 튜브와 ABL·PBL 라미네이트 튜브까지 폭넓게 대응하는 전자동 통합 머신입니다.
핵심 작동 원리
① 튜브 공급 : 튜브 용기를 몰드에 투입하여 자동 공정 시작
② 방향 정렬 : 아이마크 센서가 인쇄 위치를 감지해 정방향 자동 보정
③ 정밀 충진 : 설정된 용량만큼 내용물을 깨끗하고 정확하게 충진
④ 실링·날인·냉각 : 고온 가열 후 압착 실링과 날짜 압인을 진행하고 저온 에어로 고정
⑤ 컷팅 및 배출 : 상단 여분을 일자로 컷팅 후 완제품 자동 배출
주요 특장점
튜브 포장에 필요한 핵심 공정을 하나로 통합하여 생산성과 마감 품질을 동시에 높여주는 전자동 설비입니다.
① 다양한 용기 호환성
일반 플라스틱 튜브부터 라미네이트 재질까지 지원하여
품목 변경 시에도 유연하게 대응할 수 있습니다.
② 고정밀 아이마크 센서
튜브가 어느 방향으로 투입되더라도
로고와 인쇄면이 항상 정면을 향하도록 자동 정렬합니다.
③ 안정적인 듀얼 실링 방식
전기 히터와 고온 에어를 함께 사용하여
접착면이 들뜨지 않고 견고하게 밀봉됩니다.
④ 압인식 날짜 날인
실링과 동시에 제조일자나 유통기한을 압인하여
번짐이나 지워짐 없이 선명한 표시가 가능합니다.
⑤ 깔끔한 컷팅 및 냉각 마감
저온 냉각으로 실링부 모양을 안정화하고
끝단을 일자로 컷팅해 완성도 높은 외관을 구현합니다.
적용 가능한 제품
| 구분 | 내용 |
|---|---|
| 화장품 | 핸드크림, 썬크림, 폼클렌징, 로션 등 |
| 식품 | 튜브형 고추장, 초코 시럽, 잼, 각종 페이스트 |
| 제약 및 기타 | 연고류, 치약, 젤 형태 소독제, 산업용 접착제 |
| 적용 재질 | PE, PP, ABL, PBL 튜브 |
제품 성능 및 상세 사양
| 항목 | 내용 |
|---|---|
| 생산 속도 | 분당 약 20 ~ 25개 / 시간당 약 1200 ~ 1500개 |
| 지원 튜브 사이즈 | 지름 10 ~ 50mm / 높이 30 ~ 250mm |
| 충진 용량 옵션 | A타입 2 ~ 50g / B타입 10 ~ 300g |
| 호퍼 용량 | 기본 35리터 |
| 소비 전력 | 220V 단상 / 3.5kW |
| 장비 크기 | 1500 × 1200 × 1500mm |
| 장비 중량 | 약 450kg |
| 제작 기간 | 주문 후 약 3 ~ 4주 |
작업 공정 흐름
| [튜브 자동 충진 + 실링 + 날인 + 컷팅기] 공정 흐름 | ||
|---|---|---|
| 단계 | 공정 | 설명 |
| STEP 1 | 튜브 공급 | 몰드에 튜브 용기를 투입하여 자동 공정 시작 |
| STEP 2 | 방향 정렬 | 아이마크 센서가 앞뒤 위치를 정확하게 보정 |
| STEP 3 | 정밀 충진 | 설정된 양만큼 내용물을 깨끗하게 자동 충진 |
| STEP 4 | 상단 가열 | 전기 히터와 고온 에어로 접착 부위 가열 |
| STEP 5 | 압착 및 날인 | 실링과 동시에 제조일자 등 날짜를 압인 |
| STEP 6 | 저온 냉각 | 실링부를 냉각하여 형태와 접착 상태를 안정화 |
| STEP 7 | 일자 컷팅 | 상단의 불규칙한 여분을 깨끗하게 절단 |
| STEP 8 | 자동 배출 | 모든 공정이 끝난 완제품을 외부로 자동 배출 |
주문 시 주의사항
1. 주문제작형 세팅 장비
고객님의 제품 규격과 튜브 사이즈에 맞춰 정밀하게 세팅되는 방식으로, 정확한 사양 확정을 위해 사전 기술 상담이 필수입니다.
2. 기본 몰드 1종 포함
튜브 1종에 대한 전용 몰드 제작은 기본 포함되며, 지름이나 길이가 다른 제품 생산 시 추가 몰드가 필요합니다.
3. 호퍼 및 충진 방식 선택 가능
내용물 특성에 따라 전기가열 호퍼, 교반 호퍼, 압력 호퍼와 충진 용량 옵션을 맞춤 선택할 수 있습니다.
4. 샘플 기반 검토 권장
실제 사용 중인 튜브와 내용물 샘플을 기준으로 충진, 실링, 컷팅 상태를 검토하는 것이 가장 정확합니다.
중요 사양 확인 안내
페이지 내 기술 사양은 모델별 기준 평균값으로, 참고용으로만 활용하시기 바랍니다.
실제 운영 시 제품 점도, 용기 형태·크기, 생산량, 라인 연동 조건, 옵션 선택 등에 따라 사양이 달라질 수 있습니다.
최적의 생산 효율을 위해 정확한 맞춤 사양은 반드시 상담원과의 협의를 통해 확정해 주시기 바랍니다.
전문 컨설팅으로 귀사의 생산라인에 최적의 솔루션을 제공합니다.
주문 및 진행 유의사항
본 제품은 고객 맞춤형 설비 및 옵션 구성이 포함되는 장비로, 주문 확정 이후에는 생산이 진행됩니다.
주문 전 제품 사양, 옵션 구성, 적용 조건 등을 충분히 검토해 주시기 바라며, 고객 확인 후 진행된 주문에 대해서는 단순 변심 및 입력 오류에 의한 변경·취소가 제한될 수 있습니다.
특히, 고객의 부주의로 인한 사양 선택 오류, 수량 착오, 옵션 선택 실수 등으로 발생한 주문 건은 환불 및 변경이 어려울 수 있으니 신중한 확인을 부탁드립니다.
보다 정확한 진행을 위해 주문 전 상담을 권장드립니다.
